КОФ 20-16-01-1-В-ст20 ГОСТ 33259-2015

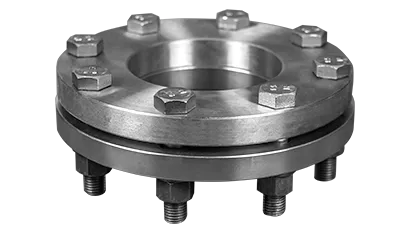

Для фланцевого присоединения DN 20 на PN 16 предусмотрен КОФ 20-16-01-1-В-ст20 ГОСТ 33259-2015. Позиция относится к комплектам ответных плоских фланцев и применяется при монтаже трубопроводной арматуры, оборудования и других элементов с совместимым присоединительным узлом.

Для изготовления используется сталь 20. Такой материал часто применяется в плоских фланцах и других соединительных деталях общего назначения, если проектом не предусмотрены низколегированные или нержавеющие стали.

Монтажные характеристики позиции включают наружный диаметр D 105 мм, внутренний диаметр d1 26 мм, толщину фланца 16 мм, высоту зеркала 2 мм и межцентровое расстояние D1 75 мм. Диаметр отверстия под крепеж — 14 мм; эти данные важны при подборе совместимого крепежного узла.

Прокладка для этой позиции имеет толщину 2 мм, наружный диаметр 60 мм и внутренний диаметр 25 мм. Совпадение размеров уплотнительного элемента с фланцевым соединением важно для корректной сборки узла.

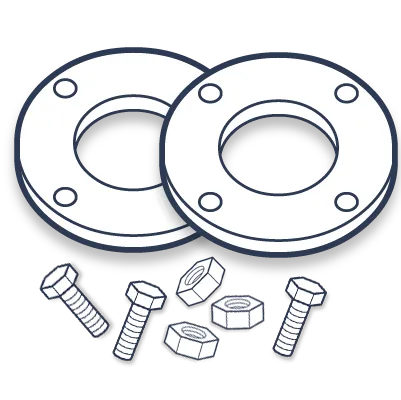

Для нового монтажа комплект следует рассматривать как часть единого фланцевого узла. Правильное совпадение размеров фланцев и прокладки помогает обеспечить корректную сборку соединения и дальнейшее обслуживание оборудования.

Фланцевая геометрия соответствует ГОСТ 33259-2015. При подборе следует учитывать стандарт одновременно с DN, PN, исполнением B, толщиной фланца, размерами зеркала и расположением болтовых отверстий.

Для точного подбора комплекта важна совокупность значений: DN 20, PN 16, D 105 мм, d1 26 мм, b 16 мм, D1 75 мм, d 14 мм, исполнение B и материал сталь 20.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 0.86 кг.
