КОФ 20-16-11-1-В-ст20 ГОСТ 33259-2015

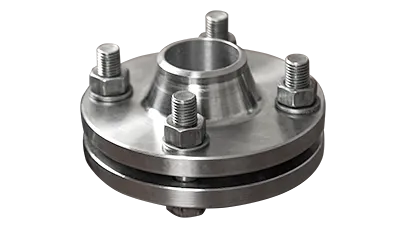

КОФ 20-16-11-1-В-ст20 ГОСТ 33259-2015 — комплект ответных воротниковых фланцев КОФ для трубопроводного соединения DN 20, PN 16. Такой комплект применяют для присоединения арматуры и оборудования к трубопроводу через разъемный фланцевый узел, где ответная часть соединения должна совпадать по типоразмеру, исполнению и геометрии.

Для точного подбора учитывайте внешний диаметр фланца 105 мм, внутренний диаметр 18 мм, толщину b 14 мм, высоту зеркала 2 мм и межцентровый диаметр D1 75 мм. Болтовые отверстия имеют диаметр 14 мм; сочетание этих значений позволяет отличить нужный типоразмер от соседних вариантов.

Размеры прокладки: толщина 2 мм, внешний диаметр 60 мм, внутренний диаметр 25 мм. Эти параметры следует учитывать вместе с геометрией зеркала и присоединительными размерами фланцев.

Исполнение из стали 20 ориентировано на типовые промышленные трубопроводные задачи. При подборе КОФ важно учитывать не только геометрию, но и соответствие материала рабочей среде и температурному режиму.

Основной норматив позиции — ГОСТ 33259-2015. Полную маркировку КОФ удобно использовать для сверки с проектной спецификацией и присоединительными размерами оборудования.

При ремонте или замене оборудования КОФ позволяет подобрать ответную часть соединения как единый комплект. Это особенно важно, когда требуется точно сохранить DN, PN, межцентровое расстояние, толщину фланца и размеры отверстий.

Ключевые характеристики товара — комплект ответных воротниковых фланцев КОФ DN 20, PN 16, исполнение B, материал сталь 20, ГОСТ 33259-2015; внешний диаметр D 105 мм, толщина b 14 мм, межцентровый диаметр D1 75 мм.

Указанная масса 0.87 кг помогает заранее оценить вес партии и требования к погрузочно-разгрузочным операциям.
