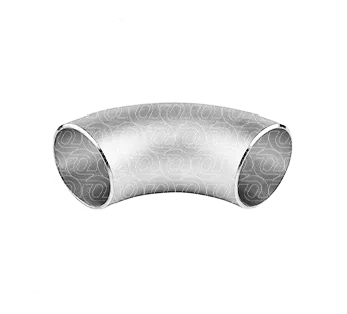

Отвод 90-1-26,9х3,2-12Х18Н10Т геометрия по ГОСТ 17375-01

Отвод 90-1-26,9х3,2-12Х18Н10Т геометрия по ГОСТ 17375-01 — сварной отвод геометрии по ГОСТ 17375-2001 с углом изгиба 90°. Исполнение 1, диаметр D 26,9 мм и толщина стенки T 3,2 мм позволяют точно идентифицировать конкретную модификацию при комплектации трубопроводного узла.

Позиция подходит для нового монтажа, ремонта и реконструкции трубопроводных трасс. Корректность применения определяется проектом, рабочей средой, температурой и расчетными параметрами системы. Материал изготовления — коррозионностойкая аустенитная сталь 12Х18Н10Т, стабилизированная титаном. Такое исполнение применяют в трубопроводных системах с повышенными требованиями к стойкости металлических деталей.

Для сверки с чертежом указаны следующие строительные параметры: радиус изгиба F=R — 29 мм; строительная длина H — 14 мм; размер C — 58 мм; строительная высота B — 43 мм. Они дополняют значения D и T и позволяют точнее проверить совместимость с проектным узлом.

ГОСТ 17375-2001 задает геометрию этой фасонной детали. При замене ранее установленного отвода следует сопоставить стандарт и фактические размеры новой позиции с существующим трубопроводом.

Для поиска в каталоге позицию удобно идентифицировать как отвод 90°, исполнение 1, D 26,9 мм, T 3,2 мм, материал 12Х18Н10Т, ГОСТ 17375-2001.

Чтобы передать заказ в работу, выберите количество, добавьте позицию в корзину и оформите заказ через сайт. Интернет-заказы обрабатываются приоритетно.
