Переход К-57*3,5-45*3-СТ20 геометрия по ГОСТ 17378-2001

Переход К-57*3,5-45*3-СТ20 геометрия по ГОСТ 17378-2001 — переход типа К для соединения участков трубопровода с наружными диаметрами 57 и 45 мм. Толщина стенки со стороны большего диаметра составляет 3.5 мм, со стороны меньшего — 3 мм. Деталь применяется при изменении диаметра трубопроводной линии и помогает выполнить плавный переход между двумя типоразмерами.

Переход следует рассматривать как часть единой трубопроводной трассы вместе с прямыми участками и соседними фасонными деталями. Правильный подбор обоих диаметров и толщин помогает обеспечить согласованную геометрию сварных соединений.

Переход изготовлен из стали 20. Эта марка широко применяется в трубопроводных системах благодаря технологичности и понятным механическим характеристикам; соответствие материала условиям эксплуатации необходимо проверять по проекту.

Строительная длина изделия составляет 60 мм и помогает определить фактическое положение перехода в составе трассы.

Переход выполнен по геометрии ГОСТ 17378-2001. Перед закупкой рекомендуется сопоставить оба диаметра, толщины стенок, материал и строительную длину с параметрами существующей линии.

Масса изделия составляет 0.3 кг, что удобно учитывать при расчете веса поставки и подготовке монтажных работ.

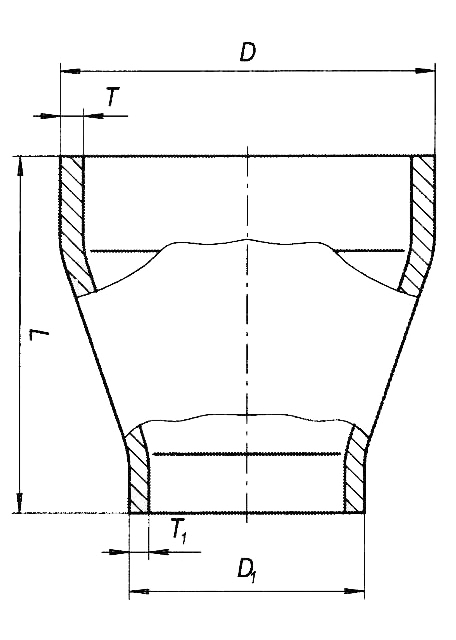

Для точного подбора перехода важна совокупность значений: D 57 мм, D1 45 мм, T 3.5 мм, T1 3 мм, материал сталь 20 и геометрия ГОСТ 17378-2001. Позиция относится к исполнению 2, что дополнительно уточняет конкретный вариант детали.
