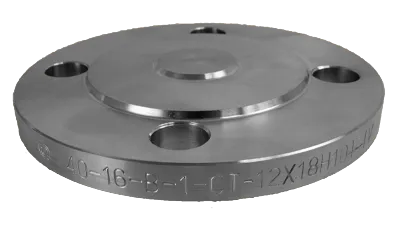

Заглушка 500-16-B-1-09Г2С-IV ГОСТ 34785-2021
38 460 руб.
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000073212
-
Диаметр (DN):
500 -
Давление (PN):
16 -
Исполнение:
B -
Сталь:
09Г2С -
Стандарт:
ГОСТ 34785-2021 -
Производитель:
ОНИКС -

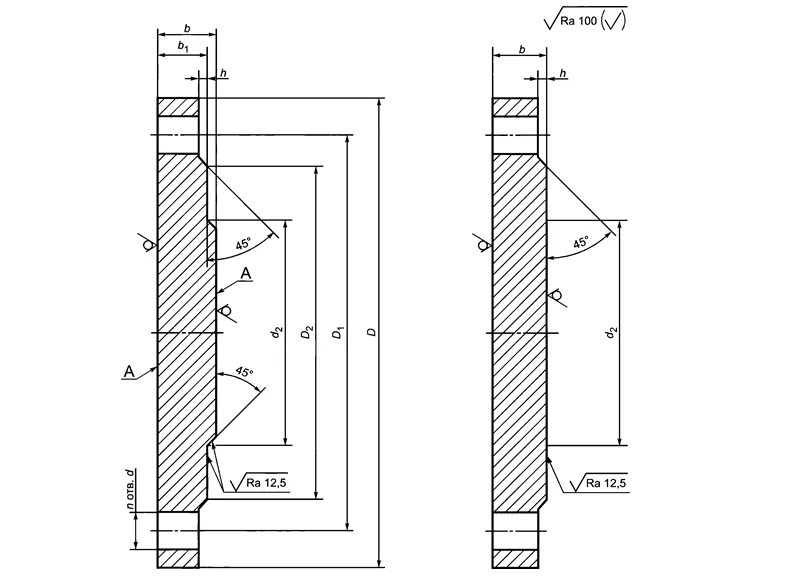

Высота зеркала (h):
4 -
Диаметр болтового отверстия (d):
33 -
Наружный диаметр (D):
710 -
Кол-во болтовых отверстий (n):
20 -
Меж.центровое расстояние (D1):
650 -
Вес:
115 -
D2:
585 -
d2:
490 -
b:
41 -
b1:
38 -
Ряд:
1 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Заглушка 500-16-1-09Г2С-IV ГОСТ
Описание
При комплектации трубопроводного узла DN 500 под давление PN 16 можно использовать Заглушка 500-16-B-1-09Г2С-IV ГОСТ 34785-2021. Такая заглушка формирует глухое фланцевое соединение и подходит для конечных участков, резервных патрубков и технологических точек, которые должны быть закрыты с возможностью последующего демонтажа.
Фланцевые заглушки применяют на конечных участках трубопроводов, резервных присоединениях и технологических патрубках. Разъемное соединение удобно тем, что при необходимости доступ к линии можно восстановить без демонтажа сварной детали. Заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала для трубопроводных деталей с повышенными требованиями к механическим свойствам и температурному диапазону.
Геометрические параметры конкретной модификации: исполнение B, ряд 1, D = 710 мм, h = 4 мм, диаметр отверстия под крепеж 33 мм.
Крепежная схема включает 20 отверстий по D1 650 мм, вес заглушки составляет 115 кг.
Заглушка соответствует ГОСТ 34785-2021. Перед закупкой рекомендуется сверить полное обозначение детали, так как одинаковые DN могут отличаться по давлению, исполнению и крепежной схеме.
Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 115 кг.
Для точного подбора заглушки важна совокупность значений: DN 500, PN 16, исполнение B, D 710 мм, D1 650 мм, 20 отверстий и материал 09Г2С.
Чтобы передать заказ в работу, выберите количество, добавьте позицию в корзину и оформите заказ через сайт. Интернет-заказы обрабатываются приоритетно.
