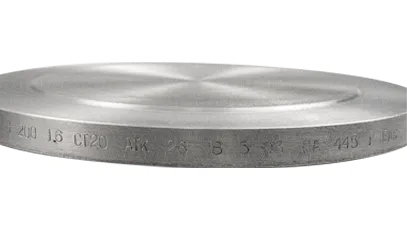

Заглушка поворотная 1-25-4,0-ст.20 АТК 26-18-5-93

Заглушка поворотная 1-25-4,0-ст.20 АТК 26-18-5-93 применяется в качестве поворотной заглушки на трубопроводах DN 25 с номинальным давлением PN 4.0. Такое решение позволяет наглядно фиксировать открытое или закрытое состояние участка и используется в разъемных фланцевых соединениях при соблюдении проектных требований.

Изделие изготовлено по АТК 26-18-5-93. При подборе важно учитывать норматив вместе с DN, PN, исполнением и фактическими размерами, чтобы позиция соответствовала проектной документации.

Монтажные размеры этой модификации: B 40 мм, d1 25 мм, d2 22 мм, d 10 мм, b 10 мм, b1 15 мм и внешний диаметр 68 мм.

Указанная масса изделия — 0.8 кг.

Заглушка изготовлена из стали 20 — широко применяемого материала для соединительных и трубопроводных деталей. Такое исполнение подходит для стандартных промышленных условий при соответствии характеристик стали рабочей среде.

В спецификации позицию можно обозначить как заглушка поворотная DN 25, PN 4.0, исполнение 1, Ст.20, АТК 26-18-5-93. Полный набор размеров позволяет отличить нужный вариант от соседних типоразмеров.

Для технологических переключений поворотная заглушка дает механически однозначный способ изоляции линии. Конкретный порядок ее перевода из одного положения в другое должен определяться проектом и эксплуатационными инструкциями объекта.

Масса детали составляет 0.8 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.
