Заглушка поворотная 2-25-4,0-09Г2С АТК 26-18-5-93

Заглушка поворотная 2-25-4,0-09Г2С АТК 26-18-5-93 — поворотная заглушка для трубопроводного соединения DN 25 на номинальное давление PN 4.0. Деталь применяют во фланцевых узлах, где требуется технологически перекрывать или открывать проход путем перевода поворотного элемента в нужное положение без демонтажа всего соединения.

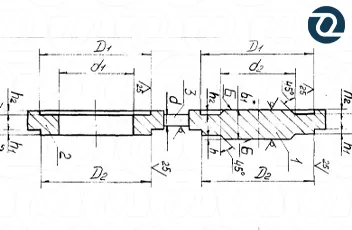

Геометрические параметры позиции включают размер B 40 мм, диаметры d1 25 мм, d2 22 мм и d 10 мм. Параметры b и b1 составляют соответственно 10 и 15 мм, наружный диаметр D — 68 мм. Вес детали равен 0.8 кг.

Позиция выполнена по АТК 26-18-5-93. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.

Для поиска в каталоге позицию удобно идентифицировать по сочетанию характеристик: поворотная заглушка АТК 26-18-5-93 DN 25, PN 4.0, исполнение 2, материал 09Г2С, наружный диаметр D 68 мм. Поворотная заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.

Заглушку следует рассматривать как часть единого фланцевого узла вместе с ответными элементами и крепежом. Совпадение размеров и параметров соединения помогает обеспечить правильную сборку и безопасное технологическое переключение.

Указанная масса 0.8 кг помогает заранее оценить общий вес поставки и требования к погрузочно-разгрузочным операциям.

Нужный типоразмер можно сразу добавить в корзину и оформить заказ онлайн. Заявки с сайта имеют приоритет при обработке.
