Заглушка с рукояткой З.Р. (II)-200-16 (S-22 мм) 09Г2С Т-ММ-25-01-06

Заглушка с рукояткой З.Р. (II)-200-16 (S-22 мм) 09Г2С Т-ММ-25-01-06 — заглушка с рукояткой типа З.Р. для трубопроводного соединения DN 200 на номинальное давление PN 16. Деталь применяют во фланцевых узлах для технологического перекрытия прохода, когда требуется надежно изолировать участок линии и сохранить возможность последующего демонтажа заглушки.

Позиция выполнена по Т-ММ-25-01-06. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.

Конкретная модификация относится к исполнению II.

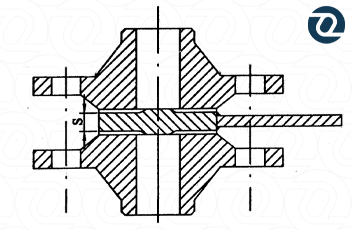

Доступные размерные параметры: S 22 мм, d2 196 мм, D1 260 мм, h1 4 мм, h2 2 мм, h3 3 мм, радиус r 21 мм, D 268 мм и длина рукоятки I 220 мм. Масса изделия — 9.8 кг. Эти значения помогают сверить позицию с чертежом и проектной документацией. Заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.

В спецификации позицию можно обозначить как заглушка с рукояткой З.Р. DN 200, PN 16, исполнение II, 09Г2С, Т-ММ-25-01-06. Полный набор размеров позволяет отличить нужный вариант от соседних типоразмеров.

Заглушку следует рассматривать как часть единого фланцевого соединения вместе с ответными элементами, прокладками и крепежом. Совпадение размеров и параметров соединения помогает обеспечить корректную сборку и надежное перекрытие.

Масса детали составляет 9.8 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.
