Заглушка с рукояткой З.Р. (II)-80-100 (S-22 мм) 09Г2С Т-ММ-25-01-06

Заглушка с рукояткой З.Р. (II)-80-100 (S-22 мм) 09Г2С Т-ММ-25-01-06 — заглушка с рукояткой типа З.Р. для трубопроводного соединения DN 80 на номинальное давление PN 100. Деталь применяют во фланцевых узлах для технологического перекрытия прохода, когда требуется надежно изолировать участок линии и сохранить возможность последующего демонтажа заглушки.

Конкретная модификация относится к исполнению II.

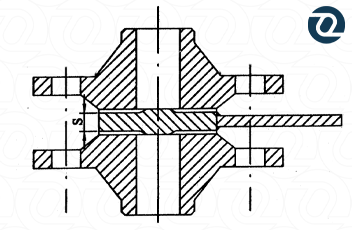

Доступные размерные параметры: S 22 мм, d2 76 мм, D1 121 мм, h1 4 мм, h2 2 мм, h3 3 мм, радиус r 21 мм, D 133 мм и длина рукоятки I 130 мм. Масса изделия — 2.74 кг. Эти значения помогают сверить позицию с чертежом и проектной документацией.

Позиция выполнена по Т-ММ-25-01-06. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.

Для поиска в каталоге позицию удобно идентифицировать по сочетанию характеристик: заглушка с рукояткой З.Р. DN 80, PN 100, исполнение II, материал 09Г2С, Т-ММ-25-01-06, наружный диаметр D 133 мм. Заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.

Заглушку следует рассматривать как часть единого фланцевого соединения вместе с ответными элементами, прокладками и крепежом. Совпадение размеров и параметров соединения помогает обеспечить корректную сборку и надежное перекрытие.

Масса детали составляет 2.74 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.

Добавьте необходимое количество заглушек в корзину и оформите покупку на сайте. Заказы, поступающие онлайн, передаются на обработку в приоритетном порядке.
