Заглушка с рукояткой З.Р. (III)-150-100 (S-25 мм) 09Г2С Т-ММ-25-01-06

Заглушка с рукояткой З.Р. (III)-150-100 (S-25 мм) 09Г2С Т-ММ-25-01-06 — заглушка с рукояткой типа З.Р. для трубопроводного соединения DN 150 на номинальное давление PN 100. Деталь применяют во фланцевых узлах для технологического перекрытия прохода, когда требуется надежно изолировать участок линии и сохранить возможность последующего демонтажа заглушки.

Заглушку следует рассматривать как часть единого фланцевого соединения вместе с ответными элементами, прокладками и крепежом. Совпадение размеров и параметров соединения помогает обеспечить корректную сборку и надежное перекрытие.

Конкретная модификация относится к исполнению III.

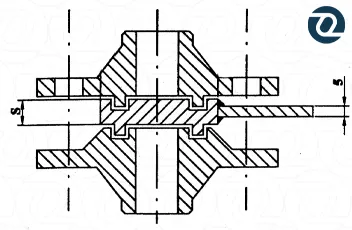

Доступные размерные параметры: S 25 мм, D1 204 мм, h1 4 мм, h2 3 мм, D 212 мм и длина рукоятки I 220 мм. Масса изделия — 7.06 кг. Эти значения помогают сверить позицию с чертежом и проектной документацией.

Для точного подбора заглушки с рукояткой важна совокупность значений: DN 150, PN 100, исполнение III, S 25 мм, D 212 мм и материал 09Г2С.

Позиция выполнена по Т-ММ-25-01-06. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом. Заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.

Масса детали составляет 7.06 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.

Добавьте необходимое количество заглушек в корзину и оформите покупку на сайте. Заказы, поступающие онлайн, передаются на обработку в приоритетном порядке.
