Заглушка с рукояткой З.Р. (III)-200-10 (S-11 мм) 09Г2С Т-ММ-25-01-06

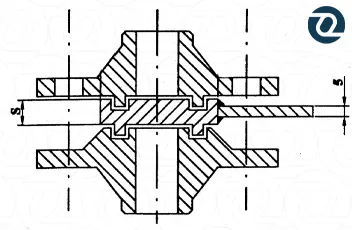

Заглушка с рукояткой З.Р. (III)-200-10 (S-11 мм) 09Г2С Т-ММ-25-01-06 — заглушка с рукояткой типа З.Р. для трубопроводного соединения DN 200 на номинальное давление PN 10. Деталь применяют во фланцевых узлах для технологического перекрытия прохода, когда требуется надежно изолировать участок линии и сохранить возможность последующего демонтажа заглушки.

Конкретная модификация относится к исполнению III.

Доступные размерные параметры: S 11 мм, D1 260 мм, h1 4 мм, h2 3 мм, D 268 мм и длина рукоятки I 220 мм. Масса изделия — 4.85 кг. Эти значения помогают сверить позицию с чертежом и проектной документацией.

Позиция выполнена по Т-ММ-25-01-06. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.

Для поиска в каталоге позицию удобно идентифицировать по сочетанию характеристик: заглушка с рукояткой З.Р. DN 200, PN 10, исполнение III, материал 09Г2С, Т-ММ-25-01-06, наружный диаметр D 268 мм. Заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.

Заглушку следует рассматривать как часть единого фланцевого соединения вместе с ответными элементами, прокладками и крепежом. Совпадение размеров и параметров соединения помогает обеспечить корректную сборку и надежное перекрытие.

Масса детали составляет 4.85 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.
