Заглушка с рукояткой З.Р. (III)-400-100 (S-66 мм) ст.20 Т-ММ-25-01-06

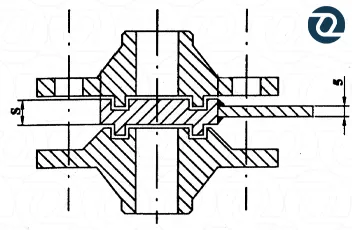

Заглушка с рукояткой З.Р. (III)-400-100 (S-66 мм) ст.20 Т-ММ-25-01-06 — заглушка с рукояткой типа З.Р. для трубопроводного соединения DN 400 на номинальное давление PN 100. Деталь применяют во фланцевых узлах для технологического перекрытия прохода, когда требуется надежно изолировать участок линии и сохранить возможность последующего демонтажа заглушки.

Если требуется заглушка с рукояткой по Т-ММ-25-01-06 на DN 400 и PN 100, дополнительно стоит проверить исполнение III, материал Ст.20, толщину S 66 мм и наружный диаметр D 535 мм.

Конкретная модификация относится к исполнению III.

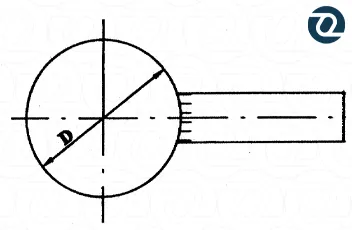

Доступные размерные параметры: S 66 мм, D1 474 мм, h1 5 мм, h2 4 мм, D 535 мм и длина рукоятки I 430 мм. Масса изделия — 98.96 кг. Эти значения помогают сверить позицию с чертежом и проектной документацией.

Позиция выполнена по Т-ММ-25-01-06. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.

Заглушка изготовлена из стали 20 — широко применяемого материала для соединительных и трубопроводных деталей. Такое исполнение подходит для стандартных промышленных условий при соответствии характеристик стали рабочей среде.

Заглушку следует рассматривать как часть единого фланцевого соединения вместе с ответными элементами, прокладками и крепежом. Совпадение размеров и параметров соединения помогает обеспечить корректную сборку и надежное перекрытие.

Указанная масса 98.96 кг помогает заранее оценить общий вес поставки и требования к погрузочно-разгрузочным операциям.

Нужный типоразмер можно сразу добавить в корзину и оформить заказ онлайн. Заявки с сайта имеют приоритет при обработке.
