Заглушка с рукояткой З.Р. (III)-500-10 (S-21 мм) ст.20 Т-ММ-25-01-06

Заглушка с рукояткой З.Р. (III)-500-10 (S-21 мм) ст.20 Т-ММ-25-01-06 применяется для изоляции трубопроводных линий DN 500 с номинальным давлением PN 10. Наличие рукоятки упрощает обращение с деталью при монтаже и демонтаже и позволяет визуально контролировать наличие заглушки во фланцевом узле.

Позиция выполнена по Т-ММ-25-01-06. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.

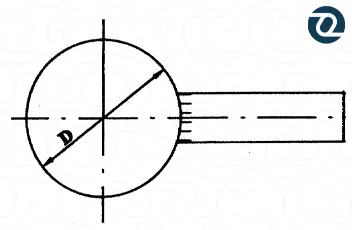

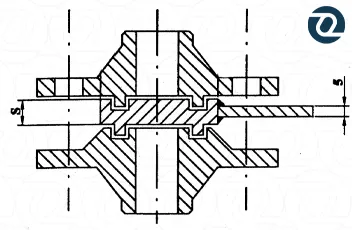

Размерные характеристики этой модификации: исполнение III; S 21 мм, D1 576 мм, h1 5 мм, h2 4 мм, D 585 мм и длина рукоятки I 400 мм. Масса детали равна 49 кг, что дополнительно помогает отличить ее от близких типоразмеров.

Заглушка изготовлена из стали 20 — широко применяемого материала для соединительных и трубопроводных деталей. Такое исполнение подходит для стандартных промышленных условий при соответствии характеристик стали рабочей среде.

В спецификации позицию можно обозначить как заглушка с рукояткой З.Р. DN 500, PN 10, исполнение III, Ст.20, Т-ММ-25-01-06. Полный набор размеров позволяет отличить нужный вариант от соседних типоразмеров.

Механическая изоляция линии заглушкой с рукояткой применяется как отдельная технологическая операция. Порядок установки, снятия и допуска персонала к работам должен определяться документацией объекта и действующими требованиями безопасности.

Масса детали составляет 49 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.

Если характеристики соответствуют вашей спецификации, добавьте заглушку в корзину и отправьте заказ через сайт. Онлайн-заявки передаются в приоритетную обработку.
