Заглушка с рукояткой З.Р. (III)-500-63 (S-65 мм) ст.20 Т-ММ-25-01-06

Заглушка с рукояткой З.Р. (III)-500-63 (S-65 мм) ст.20 Т-ММ-25-01-06 — заглушка с рукояткой типа З.Р. для трубопроводного соединения DN 500 на номинальное давление PN 63. Деталь применяют во фланцевых узлах для технологического перекрытия прохода, когда требуется надежно изолировать участок линии и сохранить возможность последующего демонтажа заглушки.

Заглушку следует рассматривать как часть единого фланцевого соединения вместе с ответными элементами, прокладками и крепежом. Совпадение размеров и параметров соединения помогает обеспечить корректную сборку и надежное перекрытие.

Конкретная модификация относится к исполнению III.

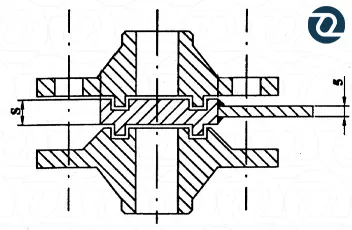

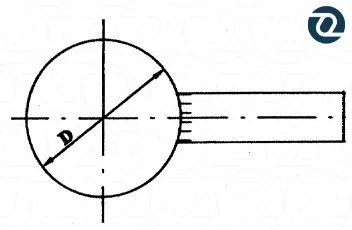

Доступные размерные параметры: S 65 мм, D1 576 мм, h1 5 мм, h2 4 мм, D 615 мм и длина рукоятки I 450 мм. Масса изделия — 156 кг. Эти значения помогают сверить позицию с чертежом и проектной документацией.

Для точного подбора заглушки с рукояткой важна совокупность значений: DN 500, PN 63, исполнение III, S 65 мм, D 615 мм и материал Ст.20.

Позиция выполнена по Т-ММ-25-01-06. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.

Заглушка изготовлена из стали 20 — широко применяемого материала для соединительных и трубопроводных деталей. Такое исполнение подходит для стандартных промышленных условий при соответствии характеристик стали рабочей среде.

Масса детали составляет 156 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.

Добавьте необходимое количество заглушек в корзину и оформите покупку на сайте. Заказы, поступающие онлайн, передаются на обработку в приоритетном порядке.
