Заглушка 1-100-1,6-09Г2С АТК 24.200.02-90
1 388 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 69 шт
- Екатеринбург, ул. Ереванская, д.6 0 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000105092
-
Диаметр (DN):
100 -
Давление (PN):
1.6 -
Исполнение:
1 -
Сталь:
09Г2С -
Стандарт:
АТК 24.200.02-90 -
Производитель:
ОНИКС -

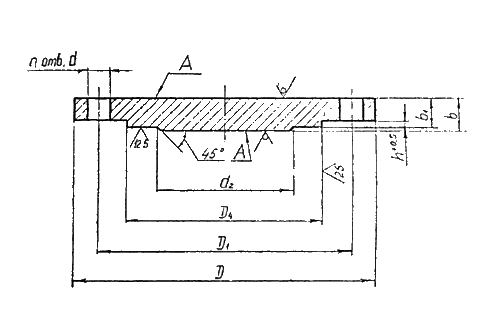

Толщина фланца (b):
15,8-16,4 -
Внешний диаметр (D):
215 -
Высота воротника (H1):
2 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
18 -
Кол-во болтовых отверстий (n):
8 -
Меж.центровое расстояние (D1):
180 -
Вес:
3.6 -
D2:
158 -
d2:
94 -
b:
16 -
b1:
14 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Заглушка 100-1,6-09Г2С АТК 24.200.02-90
Описание
При комплектации трубопроводного узла DN 100 с параметром давления 1.6 можно использовать Заглушка 1-100-1,6-09Г2С АТК 24.200.02-90. Заглушка устанавливается на совместимый ответный фланец и образует разъемное закрытие линии, которое можно демонтировать без вырезки сварных элементов. Фланцевые заглушки применяют на конечных участках линий, резервных отводах и технологических патрубках. Разъемная схема удобна при гидравлических испытаниях, ремонте и временном выводе отдельных веток из эксплуатации. Исполнение из 09Г2С подходит для проектов, где требуется низколегированная сталь с хорошей свариваемостью и работоспособностью при пониженных температурах в пределах допуска материала. Присоединительные параметры этой позиции: исполнение 1, высота зеркала 3 мм, отверстия под крепеж Ø18 мм в количестве 8. Болтовой ряд расположен по межцентровому диаметру D1 180 мм; вес заглушки составляет 3.6 кг. Норматив изготовления — АТК 24.200.02-90. Полную маркировку заглушки удобно использовать для сверки с проектной документацией и закупочной спецификацией. Вес заглушки — 3.6 кг. Этот показатель особенно полезен при планировании логистики и монтажа крупных типоразмеров. Для точного подбора заглушки важна совокупность значений: DN 100, давление 1.6, исполнение 1, D1 180 мм, 8 отверстий Ø18 мм и материал 09Г2С. После проверки параметров добавьте заглушку в корзину и оформите заказ на сайте. Заказы, созданные через сайт, получают приоритетную обработку.
