Заглушка 1-500-1,0-12Х18Н10Т АТК 24.200.02-90

Заглушка 1-500-1,0-12Х18Н10Т АТК 24.200.02-90 представляет собой фланцевую заглушку исполнения 1 для трубопроводов DN 500, PN 1,0. Ее используют для закрытия концевых участков, патрубков и резервных ответвлений при соответствии геометрии ответному фланцу.

Основной норматив позиции — АТК 24.200.02-90. Полное обозначение заглушки удобно использовать для сверки с закупочной спецификацией и рабочими чертежами. Исполнение из стали 12Х18Н10Т подходит для систем, где требуются коррозионностойкие трубопроводные детали. Материал относится к аустенитным нержавеющим сталям и стабилизирован титаном.

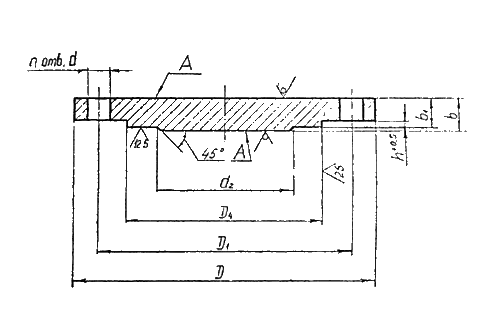

При замене ранее установленной заглушки рекомендуется сверить полное обозначение детали и фактическую геометрию соединения. Одинаковые DN и PN не всегда означают одинаковые присоединительные размеры. При подборе учитывайте фактическую геометрию изделия: внешний диаметр D — 670 мм; высота зеркала h — 2-6 мм; диаметр болтового отверстия d — 26-26,52 мм. Ориентироваться только на DN и PN недостаточно, если в проекте заданы конкретные присоединительные размеры.

В спецификации позицию можно обозначить как заглушка исполнения 1, DN 500, PN 1,0, 12Х18Н10Т, АТК 24.200.02-90. Такое сочетание характеристик удобно для точной сверки с проектом.

Вес заглушки — 48,9 кг. Этот параметр полезен при планировании логистики, складирования и погрузочно-разгрузочных операций.

Для покупки соберите необходимые позиции в корзине и завершите оформление на сайте. Заказы с сайта рассматриваются в приоритетном порядке.
