Заглушка 1-80-1,0-12Х18Н10Т АТК 24.200.02-90

Для герметичного закрытия фланцевого участка DN 80 на PN 1,0 предусмотрена Заглушка 1-80-1,0-12Х18Н10Т АТК 24.200.02-90. Заглушка относится к исполнению 1 по АТК 24.200.02-90 и применяется в трубопроводных узлах, где требуется стационарно перекрыть проход.

Если требуется заглушка из 12Х18Н10Т на DN 80 и PN 1,0, дополнительно следует проверить исполнение 1 и все заполненные геометрические параметры строки.

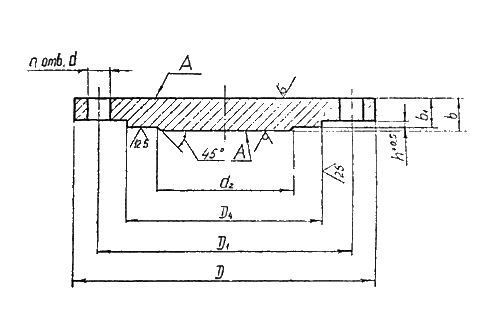

Доступные геометрические характеристики позиции: внешний диаметр D — 195 мм; высота зеркала h — 1-5 мм; диаметр болтового отверстия d — 18-18,52 мм. Они помогают точно идентифицировать типоразмер и проверить совместимость с фланцевым узлом.

Фланцевые заглушки применяют для закрытия концевых участков трубопроводов, технологических патрубков и резервных присоединений.

Перед монтажом необходимо проверить совместимость заглушки с ответным фланцем, прокладкой и крепежом.

Материал изготовления — коррозионностойкая аустенитная сталь 12Х18Н10Т, стабилизированная титаном. Такое исполнение востребовано в промышленных трубопроводах, где проектом предусмотрены нержавеющие детали с повышенной стойкостью к коррозионному воздействию.

Геометрия заглушки задается АТК 24.200.02-90. При замене существующей детали необходимо сопоставить стандарт, исполнение и размеры ответного фланцевого узла.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 3 кг.

Заказать эту позицию можно онлайн: добавьте товар в корзину, укажите необходимое количество и оформите заказ на сайте. Интернет-заказы получают приоритет при обработке.
