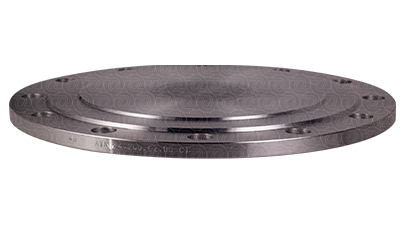

Заглушка 1-350-0,6-СТ20 АТК 24.200.02-90
9 689 руб.
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000009402
-
Диаметр (DN):
350 -
Давление (PN):
0.6 -
Исполнение:
1 -
Сталь:
Ст.20 -
Стандарт:
АТК 24.200.02-90 -
Производитель:
ОНИКС -
Внешний диаметр (D):
485 -
Высота зеркала (h):
4 -
Диаметр болтового отверстия (d):
22 -
Кол-во болтовых отверстий (n):
12 -
Меж.центровое расстояние (D1):
445 -
Вес:
22.1 -
D2:
415 -
d2:
344 -
b:
18 -
b1:
15 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Заглушка 350-0,6-СТ20 АТК 24.200.02-90
Описание
Заглушка 1-350-0,6-СТ20 АТК 24.200.02-90 — фланцевая заглушка из стали 20 для перекрытия трубопроводного присоединения DN 350 при рабочем параметре давления 0.6, указанном в маркировке изделия. Заглушка образует разъемный глухой узел и подходит для конечных участков трубопровода, резервных патрубков и технологических точек, к которым может потребоваться последующий доступ.
При ремонте или модернизации заглушка позволяет закрыть выбранный патрубок через существующий фланцевый узел.
Перед монтажом необходимо проверить состояние уплотнительных поверхностей и соответствие крепежной схемы.
Присоединительные параметры этой позиции: исполнение 1, высота зеркала 4 мм, отверстия под крепеж Ø22 мм в количестве 12.
Болтовой ряд расположен по межцентровому диаметру D1 445 мм; вес заглушки составляет 22.1 кг.
Для точного подбора заглушки важна совокупность значений: DN 350, давление 0.6, исполнение 1, D1 445 мм, 12 отверстий Ø22 мм и материал Ст.20.
Изделие изготовлено по АТК 24.200.02-90. При подборе ответного фланца обозначение нормативной документации следует учитывать вместе с DN, давлением, исполнением и крепежной геометрией.
Для изготовления используется сталь 20. Такая марка широко применяется в промышленной трубопроводной арматуре и фланцевых деталях, если характеристики системы соответствуют возможностям углеродистой стали.
Масса детали составляет 22.1 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.
Добавьте необходимое количество заглушек в корзину и оформите покупку на сайте. Заказы, поступающие онлайн, передаются на обработку в приоритетном порядке.
