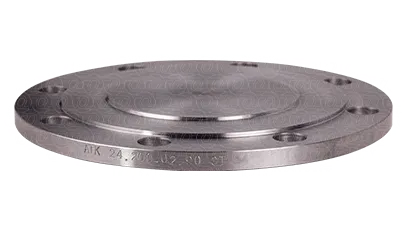

Заглушка 3-150-1,0-СТ20 АТК 24.200.02-90

Заглушка 3-150-1,0-СТ20 АТК 24.200.02-90
Заглушка 3-150-1,0-СТ20 АТК 24.200.02-90

3 056 руб.

Под изготовление

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!

Характеристики:

  • Артикул: 00000091962
  • Диаметр (DN):

    150
  • Давление (PN):

    1.0
  • Исполнение:

    3
  • Сталь:

    Ст.20
  • Стандарт:

    АТК 24.200.02-90
  • Производитель:

    ОНИКС
  • Высота зеркала (h):

    4
  • Диаметр болтового отверстия (d):

    22
  • Кол-во болтовых отверстий (n):

    8
  • Меж.центровое расстояние (D1):

    240
  • D4:

    203
  • D3:

    183
  • d2:

    142
  • b:

    18
  • b1:

    16
  • Базовая единица:

    шт
  • Возможность производства:

    Да
  • Идентификатор группы:

    Заглушка 150-1,0-СТ20 АТК 24.200.02-90

Исполнение:

Описание

Для конечного или резервного фланцевого патрубка DN 150 с параметром давления 1.0 подходит Заглушка 3-150-1,0-СТ20 АТК 24.200.02-90. Деталь служит глухим элементом соединения и позволяет перекрыть проход с сохранением возможности разборки узла.

Такая заглушка подходит для изоляции участка трубопровода без сварного закрытия. При последующем обслуживании ее можно демонтировать, сохранив исходное фланцевое присоединение для повторного использования.

Исполнение из стали 20 ориентировано на стандартные трубопроводные задачи. При выборе детали необходимо учитывать условия эксплуатации, состав рабочей среды и наличие требований к дополнительной защите поверхности от коррозии.

Размерные и монтажные характеристики помогают отличить эту позицию от соседних вариантов: исполнение 3, зеркало высотой 4 мм, 8 крепежных отверстий диаметром 22 мм, межцентровое расстояние D1 240 мм и масса кг.

Норматив изготовления — АТК 24.200.02-90. Полную маркировку заглушки удобно использовать для сверки с проектной документацией и закупочной спецификацией.

Вес заглушки — кг. Этот показатель особенно полезен при планировании логистики и монтажа крупных типоразмеров.

Для точного подбора заглушки важна совокупность значений: DN 150, давление 1.0, исполнение 3, D1 240 мм, 8 отверстий Ø22 мм и материал Ст.20. Для быстрого оформления выберите нужный типоразмер, добавьте его в корзину и завершите заказ на сайте. Интернет-заявки имеют приоритет в очереди обработки.

3 056 руб.

Под изготовление

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
