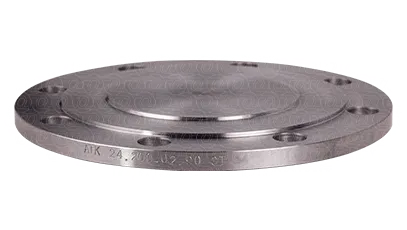

Заглушка 1-150-4,0-СТ20 АТК 24.200.02-90

Заглушка 1-150-4,0-СТ20 АТК 24.200.02-90
Заглушка 1-150-4,0-СТ20 АТК 24.200.02-90

5 250 руб.

Под изготовление

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!

Характеристики:

  • Артикул: 00000004754
  • Диаметр (DN):

    150
  • Давление (PN):

    4.0
  • Исполнение:

    1
  • Сталь:

    Ст.20
  • Стандарт:

    АТК 24.200.02-90
  • Производитель:

    ОНИКС
  • Толщина фланца (b):

    25,8-26,4
  • Внешний диаметр (D):

    300
  • Высота воротника (H1):

    2
  • Высота зеркала (h):

    3
  • Диаметр болтового отверстия (d):

    26
  • Кол-во болтовых отверстий (n):

    8
  • Меж.центровое расстояние (D1):

    250
  • Вес:

    12.1
  • D2:

    212
  • d2:

    142
  • b:

    26
  • b1:

    24
  • Базовая единица:

    шт
  • Возможность производства:

    Да
  • Идентификатор группы:

    Заглушка 150-4,0-СТ20 АТК 24.200.02-90

Исполнение:

Описание

Заглушка 1-150-4,0-СТ20 АТК 24.200.02-90 — фланцевая заглушка из стали 20 для перекрытия трубопроводного присоединения DN 150 при рабочем параметре давления 4.0, указанном в маркировке изделия. Заглушка образует разъемный глухой узел и подходит для конечных участков трубопровода, резервных патрубков и технологических точек, к которым может потребоваться последующий доступ.

Присоединительные параметры этой позиции: исполнение 1, высота зеркала 3 мм, отверстия под крепеж Ø26 мм в количестве 8.

Болтовой ряд расположен по межцентровому диаметру D1 250 мм; вес заглушки составляет 12.1 кг.

Для изготовления используется сталь 20. Такая марка широко применяется в промышленной трубопроводной арматуре и фланцевых деталях, если характеристики системы соответствуют возможностям углеродистой стали.

Изделие изготовлено по АТК 24.200.02-90. При подборе ответного фланца обозначение нормативной документации следует учитывать вместе с DN, давлением, исполнением и крепежной геометрией.

При ремонте или модернизации заглушка позволяет закрыть выбранный патрубок через существующий фланцевый узел.

Перед монтажом необходимо проверить состояние уплотнительных поверхностей и соответствие крепежной схемы.

Ключевые параметры товара — фланцевая заглушка DN 150, давление 4.0, исполнение 1, сталь 20, АТК 24.200.02-90.

Крепежная схема с 8 отверстиями уточняет конкретную модификацию.

Масса детали составляет 12.1 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.

Добавьте необходимое количество заглушек в корзину и оформите покупку на сайте. Заказы, поступающие онлайн, передаются на обработку в приоритетном порядке.

5 250 руб.

Под изготовление

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
