Заглушка 1-200-1,6-СТ20 АТК 24.200.02-90
2 770 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 0 шт
- Екатеринбург, ул. Ереванская, д.6 2 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000006290
-
Диаметр (DN):
200 -
Давление (PN):
1.6 -
Исполнение:
1 -
Сталь:
Ст.20 -
Стандарт:
АТК 24.200.02-90 -
Производитель:
ОНИКС -
Толщина фланца (b):
17,8-18,4 -
Внешний диаметр (D):
335 -
Высота воротника (H1):
2 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
22 -
Кол-во болтовых отверстий (n):
12 -
Меж.центровое расстояние (D1):
295 -
Вес:
10.4 -
D2:
268 -
d2:
196 -
b:
18 -
b1:
16 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Заглушка 200-1,6-СТ20 АТК 24.200.02-90
Описание

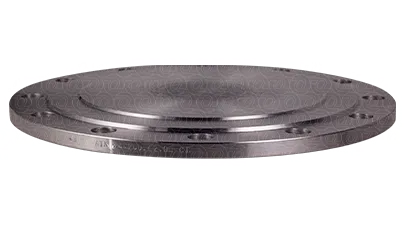

При комплектации трубопроводного узла DN 200 с параметром давления 1.6 можно использовать Заглушка 1-200-1,6-СТ20 АТК 24.200.02-90. Заглушка устанавливается на совместимый ответный фланец и формирует разъемное закрытие линии, которое можно демонтировать без вырезки сварных элементов.
Исполнение из стали 20 ориентировано на стандартные трубопроводные задачи. При выборе детали необходимо учитывать условия эксплуатации, состав рабочей среды и наличие требований к дополнительной защите поверхности от коррозии.
Фланцевые заглушки применяют на конечных участках линий, резервных отводах и технологических патрубках. Разъемная схема удобна при гидравлических испытаниях, ремонте и временном выводе отдельных веток из эксплуатации.
Присоединительные параметры этой позиции: исполнение 1, высота зеркала 3 мм, отверстия под крепеж Ø22 мм в количестве 12.
Болтовой ряд расположен по межцентровому диаметру D1 295 мм; вес заглушки составляет 10.4 кг.
Ключевые параметры товара — фланцевая заглушка DN 200, давление 1.6, исполнение 1, сталь 20, АТК 24.200.02-90.
Крепежная схема с 12 отверстиями уточняет конкретную модификацию.
Норматив изготовления — АТК 24.200.02-90. Полную маркировку заглушки удобно использовать для сверки с проектной документацией и закупочной спецификацией.
Вес заглушки — 10.4 кг. Этот показатель особенно полезен при планировании логистики и монтажа крупных типоразмеров.
После проверки параметров добавьте заглушку в корзину и оформите заказ на сайте. Заказы, созданные через сайт, получают приоритетную обработку.
