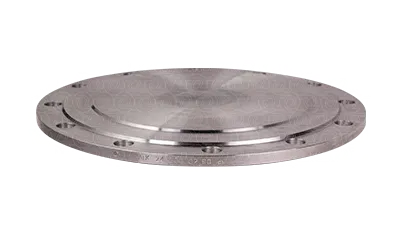

Заглушка 1-300-1,0-СТ20 АТК 24.200.02-90

Заглушка 1-300-1,0-СТ20 АТК 24.200.02-90 применяется для глухого перекрытия трубопроводных линий DN 300 при значении давления 1.0. Фланцевая конструкция удобна там, где требуется надежно закрыть ответное присоединение и одновременно сохранить разъемность узла для обслуживания или дальнейшего подключения оборудования.

Изделие изготовлено по АТК 24.200.02-90. При подборе ответного фланца обозначение нормативной документации следует учитывать вместе с DN, давлением, исполнением и крепежной геометрией.

Размерные и монтажные характеристики помогают отличить эту позицию от соседних вариантов: исполнение 1, зеркало высотой 4 мм, 12 крепежных отверстий диаметром 22 мм, межцентровое расстояние D1 400 мм и масса 20.1 кг.

Для изготовления используется сталь 20. Такая марка широко применяется в промышленной трубопроводной арматуре и фланцевых деталях, если характеристики системы соответствуют возможностям углеродистой стали.

В спецификации позицию можно обозначить как заглушка DN 300, давление 1.0, исполнение 1, сталь 20, АТК 24.200.02-90.

Монтажная геометрия помогает отличить нужный вариант от соседних типоразмеров.

Для нового монтажа важно подбирать позицию по полному набору данных. Одинаковый DN не гарантирует совместимость, если отличаются исполнение, давление, межцентровый диаметр или число крепежных отверстий.

Масса детали составляет 20.1 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.

Если характеристики соответствуют вашей спецификации, добавьте заглушку в корзину и отправьте заказ через сайт. Онлайн-заявки передаются в приоритетную обработку.
