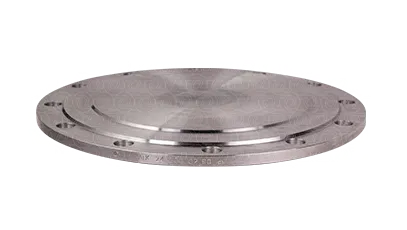

Заглушка 1-350-1,6-СТ20 АТК 24.200.02-90
7 119 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 8 шт
- Екатеринбург, ул. Ереванская, д.6 16 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000007665
-
Диаметр (DN):
350 -
Давление (PN):
1.6 -
Исполнение:
1 -
Сталь:
Ст.20 -
Стандарт:
АТК 24.200.02-90 -
Производитель:
ОНИКС -
Толщина фланца (b):
25,8-26,4 -
Внешний диаметр (D):
520 -
Высота воротника (H1):
3 -
Высота зеркала (h):
4 -
Диаметр болтового отверстия (d):
26 -
Кол-во болтовых отверстий (n):
16 -
Меж.центровое расстояние (D1):
470 -
Вес:
37.3 -
D2:
430 -
d2:
344 -
b:
26 -
b1:
23 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Заглушка 350-1,6-СТ20 АТК 24.200.02-90
Описание
При комплектации трубопроводного узла DN 350 с параметром давления 1.6 можно использовать Заглушка 1-350-1,6-СТ20 АТК 24.200.02-90. Заглушка устанавливается на совместимый ответный фланец и формирует разъемное закрытие линии, которое можно демонтировать без вырезки сварных элементов.
Основной норматив позиции — АТК 24.200.02-90.
При замене ранее установленной детали важно сверять не только DN, но и полный набор присоединительных характеристик.
Фланцевые заглушки применяют на конечных участках линий, резервных отводах и технологических патрубках. Разъемная схема удобна при гидравлических испытаниях, ремонте и временном выводе отдельных веток из эксплуатации.
Материал изготовления — сталь 20. Это распространенная углеродистая конструкционная марка, используемая для трубопроводных деталей общего промышленного назначения. Ее применение следует оценивать с учетом рабочей среды, температуры и требований проекта к коррозионной стойкости.
Присоединительные параметры этой позиции: исполнение 1, высота зеркала 4 мм, отверстия под крепеж Ø26 мм в количестве 16.
Болтовой ряд расположен по межцентровому диаметру D1 470 мм; вес заглушки составляет 37.3 кг.
Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 37.3 кг.
В спецификации позицию можно обозначить как заглушка DN 350, давление 1.6, исполнение 1, сталь 20, АТК 24.200.02-90.
Монтажная геометрия помогает отличить нужный вариант от соседних типоразмеров.
Заказать эту позицию можно онлайн: добавьте товар в корзину, укажите необходимое количество и оформите заказ на сайте. Интернет-заказы получают приоритет при обработке.
7 119 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 8 шт
- Екатеринбург, ул. Ереванская, д.6 16 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
