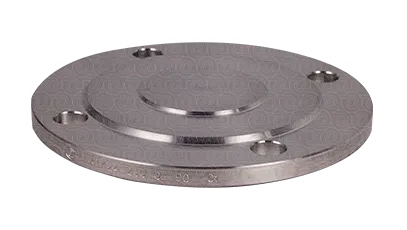

Заглушка 1-80-0,6-СТ20 АТК 24.200.02-90
1 316 руб.
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000007297
-
Диаметр (DN):
80 -
Давление (PN):
0.6 -
Исполнение:
1 -
Сталь:
Ст.20 -
Стандарт:
АТК 24.200.02-90 -
Производитель:
ОНИКС -
Толщина фланца (b):
13,8-14,4 -
Внешний диаметр (D):
185 -
Высота воротника (H1):
2 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
18 -
Кол-во болтовых отверстий (n):
4 -
Меж.центровое расстояние (D1):
150 -
Вес:
2.3 -
D2:
128 -
d2:
76 -
b:
14 -
b1:
12 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Заглушка 80-0,6-СТ20 АТК 24.200.02-90
Описание
Для закрытия фланцевого присоединения DN 80 с параметром давления 0.6 предусмотрена Заглушка 1-80-0,6-СТ20 АТК 24.200.02-90. Такая деталь позволяет изолировать участок трубопровода без сварного закрытия конца линии и при необходимости демонтировать заглушку во время ремонта, испытаний или изменения схемы системы.
Для поиска в каталоге позицию удобно идентифицировать по сочетанию характеристик: заглушка АТК 24.200.02-90 DN 80, давление 0.6, исполнение 1, сталь 20, D1 150 мм.
Материал изготовления — сталь 20. Это распространенная углеродистая конструкционная марка, используемая для трубопроводных деталей общего промышленного назначения. Ее применение следует оценивать с учетом рабочей среды, температуры и требований проекта к коррозионной стойкости.
Заглушку следует рассматривать как часть единого фланцевого соединения вместе с ответным фланцем, прокладкой и крепежом. Совпадение размеров и параметров всех элементов помогает обеспечить корректную сборку.
Монтажная геометрия включает межцентровый диаметр D1 150 мм и 4 болтовых отверстий диаметром 18 мм.
Высота зеркала составляет 3 мм, исполнение изделия — 1, масса — 2.3 кг.
Основной норматив позиции — АТК 24.200.02-90.
При замене ранее установленной детали важно сверять не только DN, но и полный набор присоединительных характеристик.
Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 2.3 кг.
