АТК 24.200.02.90 Заглушки фланцевые стальные

АТК 24.200.02.90 Заглушки фланцевые стальные

Скачать полный ГОСТ АТК 24.200.02.90

Настоящий альбом типовых конструкций распространяется на заглушки фланцевые стальные на условное давление от 0,6 до 16 МПа (от 6 до 160 кгс/см2), температуру от минус 70 до 600 °С, применяемые в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

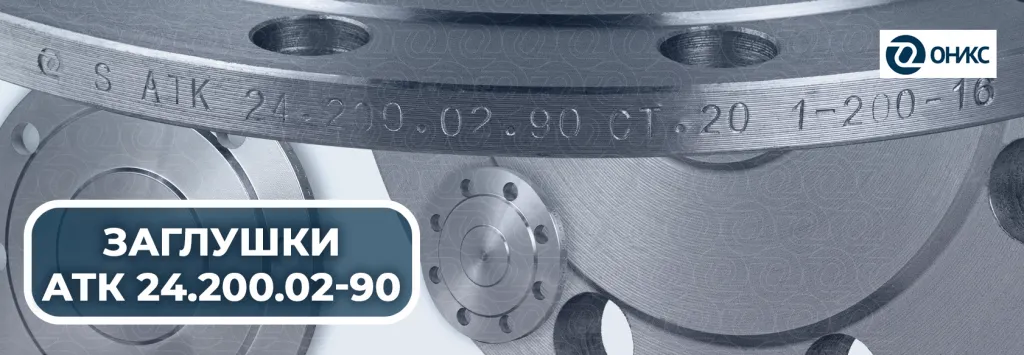

заглушки АТК ОНИКС.png

КОНСТРУКЦИЯ И РАЗМЕРЫ

Альбом типовых конструкций устанавливает пять исполнений заглушек:

исполнение 1 - заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см2);
исполнение 2 - заглушки с выступом на условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см2);
исполнение 3 - заглушки с шипом на условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см2), кроме размеров уплотнительных поверхностей под фторопластовые прокладки, которые должны соответствовать указанным в табл. 17;
исполнение 4 - заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см2);
исполнение 5 - заглушки с впадиной на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см2).

Заглушки на условные давления 1,0 МПа (10 кгс/см2); 1,6 МПа (16 кгс/см2); 2,5 МПа (25 кгс/см2) с условными проходами от 10 до 50 мм включительно принимать на условное давление 4,0 МПа (40 кгс/см2).

Заглушки на условное давление 1,0 МПа (10 кгс/см2) с условными проходами от 65 до 150 мм включительно принимать на условное давление 1,6 МПа (16 кгс/см2).

Заглушки на условное давление 2,5 МПа (25 кгс/см2) с условными проходами от 65 до 150 мм включительно принимать на условное давление 4,0 МПа (40 кгс/см2).

Заглушки на условные давления 6,3 МПа (63 кгс/см2); 10,0 МПа (100 кгс/см2) с условными проходами от 15 до 40 мм включительно принимать на условное давление 16,0 МПа (160 кгс/см2).

Конструкция и размеры заглушек исполнения 1 должны соответствовать указанным в табл. 1-5.

Ру 0,6 МПа (6 кгс/см²)

Размеры в мм

Dy	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	75	50	35	12	10	2	6	11	4	М10	0,3
15	80	55	40				10				0,4
20	90	65	50				16				0,5
25	100	75	60				22				0,6
32	120	90	70	14	12		28	14		М12	1,0
40	130	100	80			3	36				1,1
50	140	110	90				46				1,3
65	160	130	110				60				1,7
80	185	150	128				76	18		М16	2,3
100	205	170	148				94				2,8
125	235	200	178	16	14		118		8		4,4
150	260	225	202				142				5,5
200	315	280	258				196				8,3
250	370	335	312	16	14	3	244	18	12	М16	11,6
300	435	395	365	18	15	4	294	22		М20	17,4
350	485	445	415	18	15		344				22,1
400	535	495	465	20	17		390		16		30,6
450	590	550	520	22	19		440				41,8
500	640	600	570	22	19		490				49,7
600	755	705	670	24	20	5	590	26	20	М24	74,0
800	975	920	880	30	26		780	30	24	М27	159,3
1000	1175	1120	1080	36	32		980	30	28	М27	285,5
1200	1400	1340	1295	40	36		1180	33	32	М30	454,2

Ру 1,0 МПа (10 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	335	295	268	16	14	3	196	22	8	М20	9,2
250	390	350	320	18	16	3	244		12		14,4
300	440	400	370	20	17	4	294		12		20,1
350	500	460	430	22	19		344		16		29,3
400	565	515	482	24	21		390	26	16	М24	41,0
450	615	565	532	24	21		440		20		48,9
500	670	620	585	26	23		490				64,0
600	780	725	685	30	26	5	590	30		М27	99,6
800	1010	950	905	40	36		780	33	24	М30	230,4
1000	1220	1160	1110	45	41		980	33	28	М30	385,5
1200	1455	1380	1330	55	51		1180	39	32	М36	675,7

Ру 1,6 МПа (16 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
65	180	145	122	16	14	3	60	18	4	М16	2,5
80	195	160	133				76		4		3,0
100	215	180	158				94		8		3,6
125	245	210	184				118				4,8
150	280	240	212	18	16		142	22		М20	7,1
200	335	295	268	18	16		196	22	12	М20	10,4
250	405	355	320	22	20		244	26		М24	19,0
300	460	410	370	24	21	4	294				26,4
350	520	470	430	26	23		344		16		37,3
400	580	525	482	30	27		390	30	16	М27	54,3
450	640	585	532	30	27		440	30	20	М27	66,2
500	710	650	585	36	33		490	33	20	М30	99,2
600	840	770	685	40	36	5	590	39	20	М36	152,2
800	1020	950	905	50	46		780	39	24	М36	294,2
1000	1255	1170	1110	60	56		980	45	28	М42	539,3
1200	1485	1390	1330	70	66		1180	52	2	М48	885,9

Ру 2,5 МПа (25 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	360	310	278	24	22	3	196	26	12	М24	16,2
250	425	370	335	30	27	3	244	30	12	М27	29,1
300	485	430	390	30	27	4	294	30	16	М27	36,8
350	550	490	450	36	33		344	33		М30	58,3
400	610	550	505	40	37		390				81,4
450	660	600	555	40	37		440		20		95,5
500	730	660	615	45	42		490	39		М36	131,6
600	840	770	720	50	46	5	590	39		М36	195,4
800	1075	990	930	60	56	5	780	45	24	М42	389,9

Ру 4,0 МПа (40 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	90	60	42	14	12	2	6	14	4	М12	0,5
15	95	65	47	14	12		10				0,6
20	105	75	58	16	14		16				0,8
25	115	85	68	16	14		22				1,0
32	135	100	78	18	16		28	18		М16	1,6
40	145	110	88			3	36				1,8
50	160	125	102				46				2,2
66	180	145	122	20	18		60		8		3,1
80	195	160	133	20	18		76				3,7
100	230	190	158	22	20		94	22		М20	5,8
125	270	220	184	24	22		118	26		М24	8,8
150	300	250	212	26	24		142	26		М24	12,1
200	375	320	285	30	28		196	30	12	М27	22,1
250	445	385	345	36	34		244	33	12	М30	38,4
300	510	450	410	40	37	4	294		16		55,2
350	570	510	465	45	42		344				79,7
400	655	585	535	50	47		390	39		М36	117,3
450	680	610	560	50	47		440	39	20	М36	125,9
500	755	670	615	55	52		490	45	20	М42	170,6
