ГОСТ 34785-21. Заглушки фланцевые стальные для арматуры, соединительных частей и трубопроводов
Надежно заглушить поток среды в трубопроводах помогают одноименные фитинги - заглушки. Фланцевая заглушка − это сплошная стальная деталь, без центрального отверстия для потока среды. По периметру диска расположены монтажные отверстия для болтов или шпилек. ГОСТ 34785-21 распространяется на фланцевые заглушки, которые можно использовать для фланцев арматуры, соединительных частей и трубопроводов по ГОСТ 33259, деталей машин, патрубков, аппаратов и резервуаров на номинальное давление до 16 МПа.
Конструкция и размеры

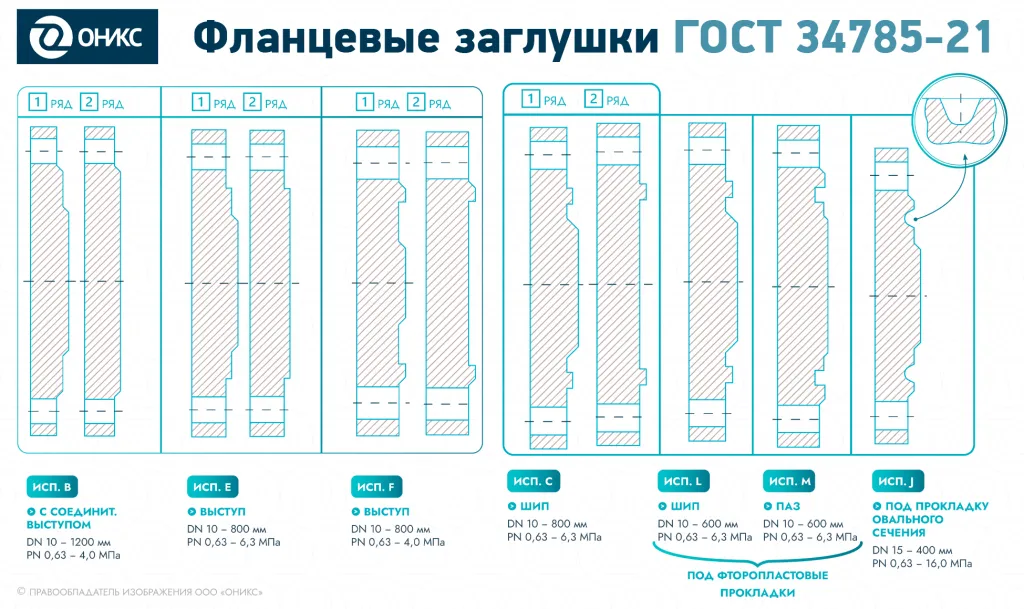

ГОСТ регулирует производство заглушек с различными типами уплотнительных поверхностей:
| Исполнение | Давление | Диаметр |
|---|---|---|
| исп. B (с соединительным выступом) | от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2) | 10-1200 мм |
| исп. E (с выступом) | от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2) | 10-800 мм |
| исп. C (с шипом) | от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2) | 10-800 мм |
| исп. L (с шипом, под фторопластовую прокладку) | от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2) | 10-600 мм |
| исп. M (с пазом, под фторопластовую прокладку) | от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2) | 10-600 мм |
| исп. J (под прокладку овального сечения) | от 6,3 до 16 МПа (63 - 160 бар / кгс/см2) | 15-400 мм |
| исп. F (с впадиной) | от 0,63 до 4,0 МПа (6,3-40 бар / кгс/см2) | 10-800 мм |
Заглушки типов от B до M рассчитаны на давление от 0,6 до 6,3 МПа. Заглушки под металлическую прокладку овального сечения (тип J) подходят для более агрессивных условий и выдерживают давление от 6,3 до 16 МПа. Заглушки типа F (с впадиной) используются при давлении до 4 МПа. Самые большие глухие фланцы - заглушки типа B, они имеют диаметр от 10 до 1200 миллиметров. Остальные типы заглушек доступны в диапазоне диаметров от 400 до 800 миллиметров.
