Компенсаторы. Инструкция по применению

10 ноября 2022, 15:11

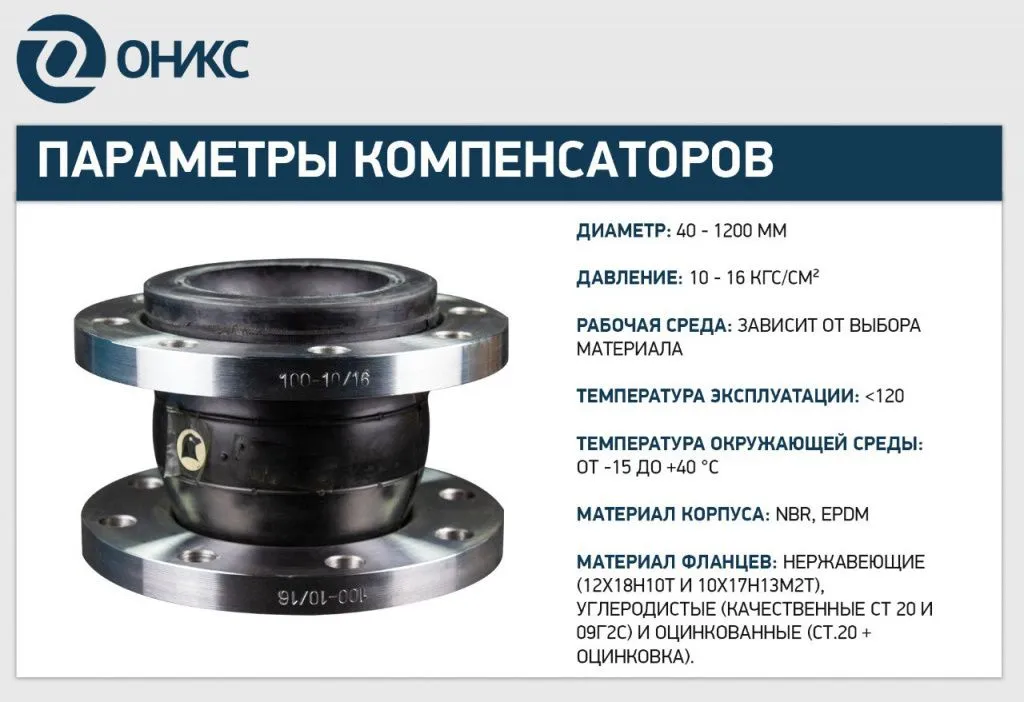

Компенсаторы ЧЕГЛОК - это торговая марка ОНИКС. Мы производим компенсаторы в диапазоне диаметров от 40 до 1200 мм с номинальным давлением до 16 кгс/см². Ниже мы рассмотрим ключевые особенности фланцевых компенсаторов.




➤ Инструкция по установке резиновых компенсаторов


  1. Монтаж компенсаторов должен проводиться в соответствии руководством для каучуков NBR и EPDM, по конструкторской и нормативно-технической документации на монтаж трубопроводов и механизмов.
  2. При установке необходимо соблюдать параметры, указанные в нормативных таблицах. Расстояние между фланцами трубопровода не должно превышать длинны компенсатора +3мм.
  3. Установка компенсатора производится после монтажа трубопроводов. Использование компенсатора в виде опорной конструкции недопустимо.
  4. При установке недопустимо превышение указанных параметров по осевому сжатию, растяжению, угловому ходу и изгибу.
  5. Болты и гайки устанавливаются с исключением прямого контакта с резиновым элементом. Момент затяжки гаек до диаметров DN 80 (включительно) – 60 Нм, свыше DN 80 – 80 Нм.
  6. При проведении сварочных работ необходимо провести демонтаж компенсатора.
  7. Необходимо исключить возможность повреждения компенсатора любыми острыми предметами.

➤ Армирующий корд и нейлоновая вставка в составе компенсатора ЧЕГЛОК


 компенсатор 003.png  компенсатор 002.png

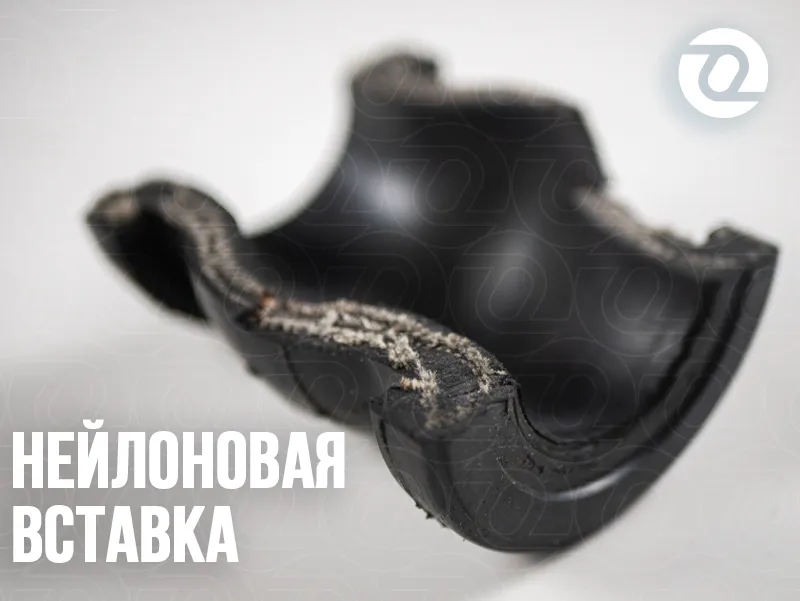

  • Нейлон присутствует по всему телу резинокордовой вставки с 50-го диаметра. Он удерживает давление и не дает деформироваться конструкции до критических размеров, чтобы не произошел разрыв сильфона компенсатора.

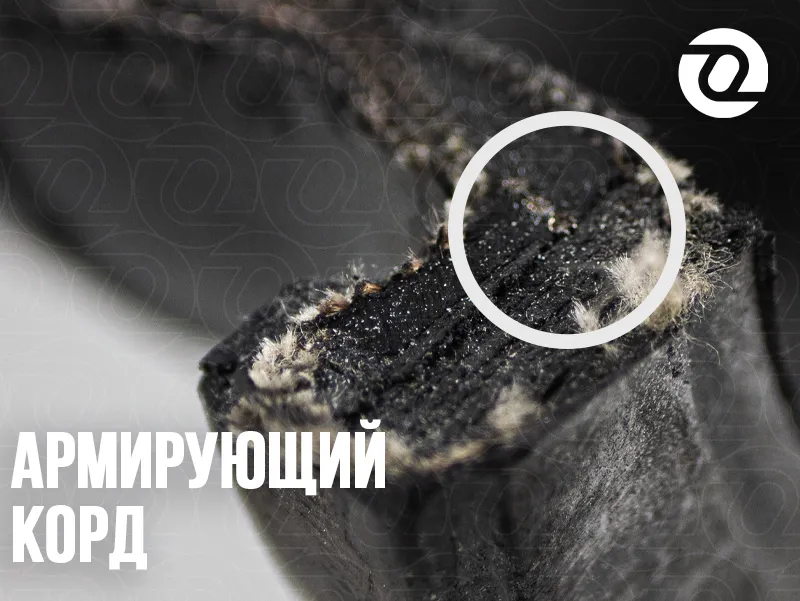

  • Со 125-го диаметра в конструкцию добавляется металлический корд, он служит для предотвращения разгерметизации фланца и силикона при нагрузках на систему. Внешне представляет собой кольцо по периметру, играющего роль зеркала.


➤ Преимущества:

  • Простота монтажа на трубопроводах;
  • Возможность эксплуатации при высоких температурах (до 120⁰С);
  • Простота в эксплуатации и отсутствие необходимости в техническом обслуживании;
  • Компактность и малые габариты;
  • Отсутствие необходимости использовать дополнительные опоры трубопровода;
  • Эффективное поглощение вибрации и шума;
  • Широкий выбор типоразмеров и материалов исполнения;
  • Низкая стоимость приобретения и монтажа

Сохраните всю важную информацию, чтобы было удобнее работать с подбором вибровставок для вашего проекта. Обратитесь к менеджерам, если у вас возникли какие-либо вопросы.
