Новый фланцевый ГОСТ! ПНСТ 612-2022. Нефтяная и газовая промышленность

24 октября 2022, 11:52

Нефтяную и газовую отрасль ждет пополнение: с 2023 года вступит в силу новый стандарт на фланцы. Сейчас он носит название ПНСТ (или предварительный национальный стандарт) 612-2022.


  • Диаметр: до DN 1200
  • Давление: номинальное внутреннее давление до PN 250. Избыточное внешнее давление до 20 кПа.
  • Где: системы подводной добычи углеводородов


Главной целью нового стандарта является установление новых требований к проектированию, изготовлению, испытанию, сертификации и маркировке компактных фланцевых соединений, применяемых в системах подводной добычи углеводородов. Новый стандарт устанавливает требования к проектированию, строительству и эксплуатации систем подводной добычи.



Что такое компактное фланцевое соединение (КФС) - это трубопроводное соединение с применением фланцев, имеющее уменьшенные массогабаритные характеристики и обеспечивающие герметичное соединение посредством уплотнения в условиях передачи нагрузок болтового соединения через сопряжение металл-металл торцевых поверхностей фланцев без прокладки между ними.

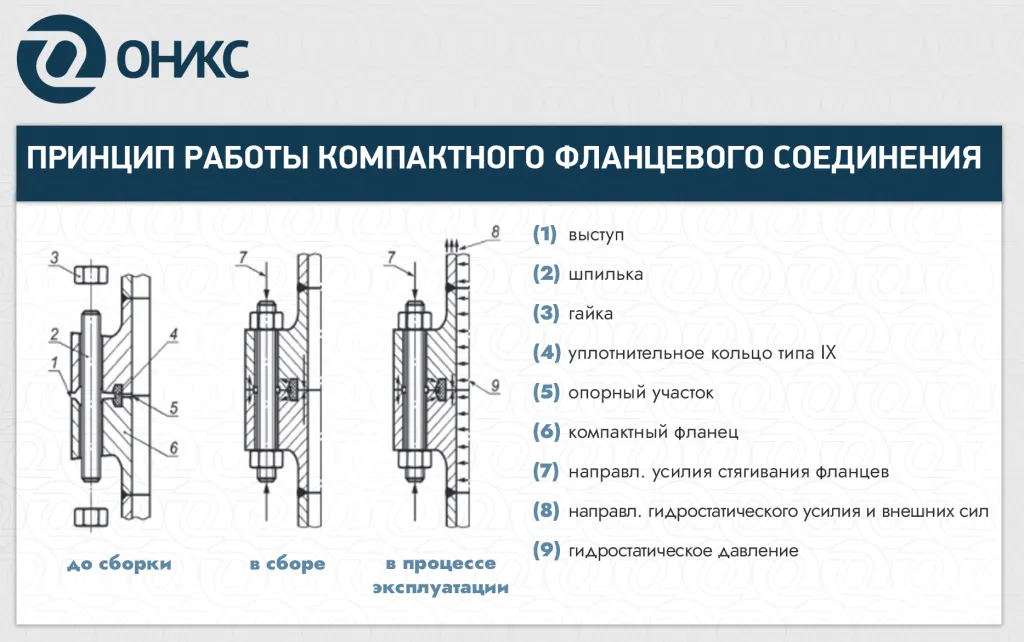

В основе конструкции заложено использование двух независимых уплотнений: по опорному участку с регулируемой силой и уплотнение с регулируемым перемещением посредством кольца типа IX.


принцип работы - база знаний ОНИКС.png


Будущий стандарт выделяет 8 типов фланцев. Сравнивая с уже существующими НД в РФ, можно выделить три подтипа:

  • Фланце-подобная конструкция: приварной фланец с буртиком (WN), встроенный фланец как часть другого оборудования или компонента (IF), неподвижный фланец как часть другого оборудования или компонента (RI), редукционный фланец с резьбой (RT).
  • Конструкция наподобие заглушки: глухой фланец (BL), закрытая заглушка с рукояткой (РВ).
  • Уплотнительный элемент: межфланцевое распорное кольцо (PS), распорное кольцо диафрагмы (OS).
