Расшифровка маркировки деталей трубопровода, как в ней разобраться? Подробный гайд

21 сентября 2022, 12:23

Чтобы получить доступ к полноценной информации по характеристикам деталей трубопровода, стоит обратиться к маркировке. В рамках этой статьи рассмотрим маркировку для фланцев, глухих и реверсивных заглушек в виде буквенно-цифрового кода. Для соблюдения последовательности обозначений, каждый нормативный документ подразумевает установленную последовательность согласно ГОСТ и действующим стандартам.

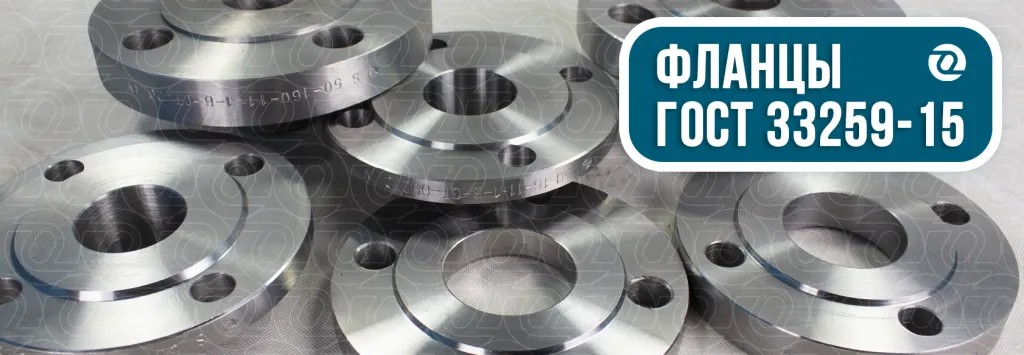

➤ Фланцы по ГОСТ 33259-15

С мая 2015 года введен в эксплуатацию ГОСТ 33259, который пришел на смену ГОСТам группы 12815-12822, распространяющийся на все виды стальных фланцев. В вопросе маркировки произошли изменения, которые коснулись порядка указания данных, обозначения исполнений. Маркировка наносится на торцевой поверхности фланца.

Согласно пункту 9.1 ГОСТ 33259-15 маркировка фланцев должна включать в себя следующие значения:

• Товарный знак завода-производителя
• DN (условный диаметр)
• PN (условное давление)
• Тип фланца (01-плоский фланец; 02-свободный фланец на приварном кольце; 11-воротниковый фланец и т.д.)
• Ряд фланца (1-ряд; 2-ряд). Ряд 1 считается предпочтительным.
• Исполнение уплотнительной поверхности (буквенное обозначение от A до M).
• Марка материала фланца (марка стали).
• Номер группы контроля. От I до V, где I - самая слабая степень контроля, V - самый жесткий контроль.

Пример обозначения: 150 - 16 - 11 - 1 - B - ст20 - IV

Обратите внимание, указание ГОСТ в маркировке носит необязательный характер.

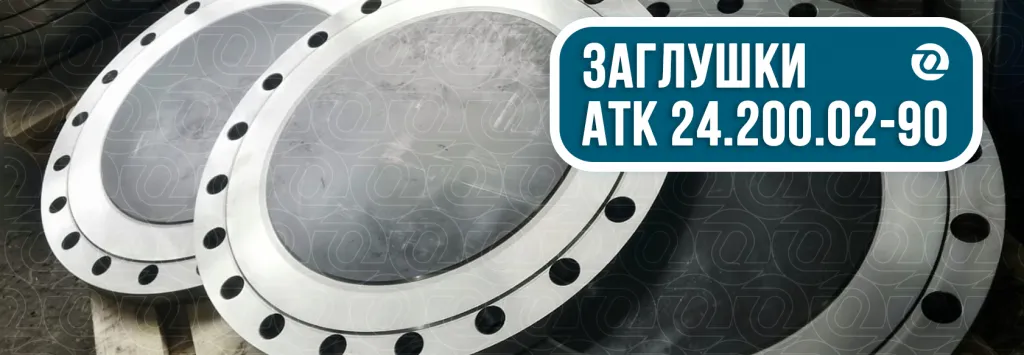

➤ Заглушки АТК 24.200.02-90

Заглушка АТК 24.200 имеет пять исполнений зеркала. Диапазон размеров напрямую зависит от исполнения. Диаметры от 10 до 1200 мм, давление от 6 до 160 кгс/см2. Тип зеркала указывается числовым обозначением. Маркировка наносится на торец и в ней обязательно должны присутствовать следующие:

• Исполнение (от 1 до 5)
• DN (условный диаметр)
• PN (условное давление)
• Марка материала заглушки (марка стали)
• Категория стали

Пример обозначения: 5 - 80 - 4,0 - 09Г2С - 6 АТК 24.200.02-90.

Согласно пункту 2.17. “На боковой поверхности заглушки должна быть выполнена маркировка: условное обозначение без наименования изделия, товарный знак предприятия-изготовителя. Допускается не маркировать товарный знак предприятия-изготовителя, если заглушка
не является товарной продукцией.”

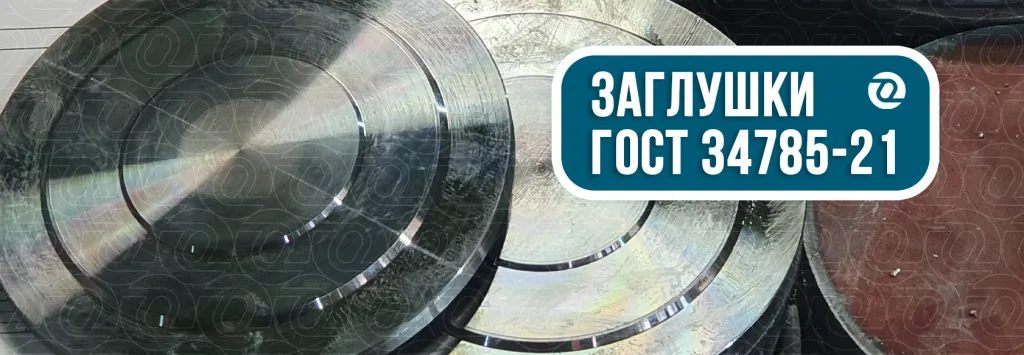

➤ Фланцевые заглушки ГОСТ 34785-21

Фланцевые заглушки отлично стыкуются с фланцами по ГОСТ 33259-15 и последовательность расположения маркировки практически идентична. Существует 7 вариантов исполнения уплотнительной поверхности (B-M), а также 2 размерных ряда. Как и во фланцевом стандарте, для заглушек введена группа контроля. На уплотнительных поверхностях не допускаются вмятины, задиры, трещины, раковины и механические повреждения. Полный перечень видов и объемов испытаний соответствует ГОСТ 33259-15.

Маркировка содержит все необходимые для правильного выбора характеристики, перечисленные по порядку:

• Товарный знак завода изготовителя
• DN (условный диаметр)
• PN (условное давление)
• Исполнение уплотнительной поверхности (буквенное обозначение от A до M)
• Номер размерного ряда (1-й или 2-й ряд)
• Марка материала заглушки (марка стали)
• Группа контроля по ГОСТ 33259-15. От I до V, где I - самая слабая степень контроля, V - самый жесткий контроль.

Пример обозначения: 100 - 6,3 - B - 1 - ст20 - IV.

Маркировка может быть нанесена не только на торце изделия, но также допускается на тыльной или противоположной стороне от зеркала.

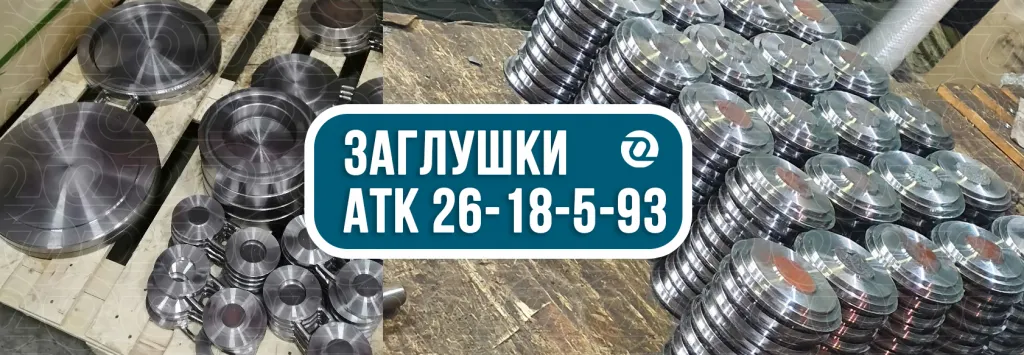

➤ Поворотные заглушки АТК 26-18-5-93

Поворотные заглушки АТК 26. Их часто сравнивают с запорной арматурой, только в случае с заглушками, они значительно легче в использовании и обладают меньшей массой А еще - значительно выигрывают в цене и при производстве расходуется меньше материала. АТК устанавливает три исполнения заглушек поворотных (1-3). Обязательная маркировка обтюраторов должна включать в себя:

• Сокращенное название детали – «заглушка поворотная - ЗП»
• Исполнение в виде римской цифры (I, II, III)
• Условный диаметр (Dy) трубы, в мм
• Рабочее давление (Py) трубопровода, в МПа
• Материал изготовления фланцевой заглушки (марка стали)
• Стандарт изготовления

Пример обозначения: ЗП - III - 100 - 6,3 - ст3 АТК 26-18-5-93

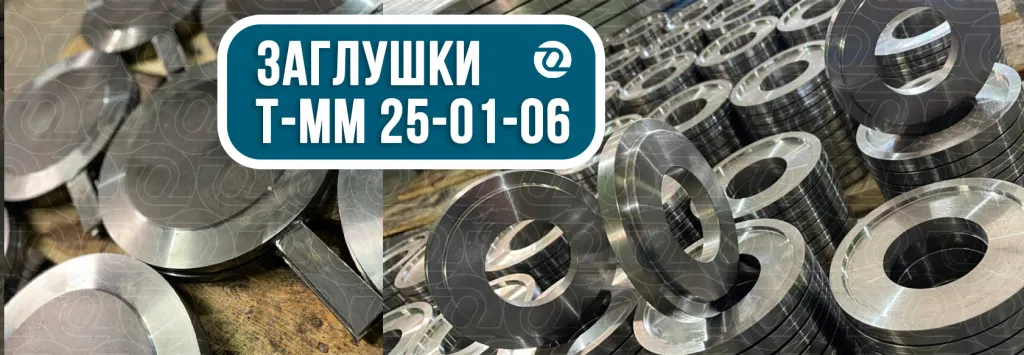

➤ Поворотные заглушки Т-ММ 25-01-06

Стандарт предусматривает два вида: первый - поворотную заглушку в виде глухого фланца и кольца с центральным отверстием, соединенных перемычкой и второй вид - заглушка с рукояткой, они представляют собой стальной диск с приваренным к нему хвостовиком. Обтюраторы представлены в трех исполнениях уплотнительной поверхности.

• Указывается сокращенное обозначение вида заглушки. «ЗР - заглушка с рукояткой», «ЗП - заглушка поворотная»
• Исполнение заглушки (от 1 до 3)
• Номинальный диаметр Ду (мм)
• Условное давление Ру (МПа)
• Марка материала реверсивной заглушки (марка стали)
• Стандарт

Пример обозначения: З.П. (II) - 600 - 0,6 - 09Г2С - Т-ММ-25-01-06-02
