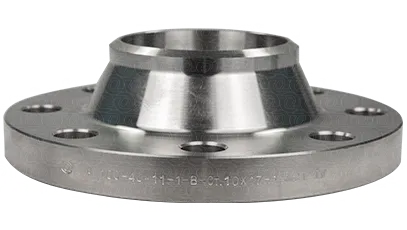

Фланец воротниковый 100-40-11-1-B-ст AISI 316-IV ГОСТ 33259-2015

Цена по запросу

Под заказ

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!

Характеристики:

Тип присоединения:
воротниковый
Диаметр (DN):
100
Давление (PN):
40
Исполнение:
B
Сталь:
AISI 316
Стандарт:
33259-15
Толщина фланца (b):
26
Внешний диаметр (D):
230
Внутренний диаметр (d1):
96
Высота воротника (H1):
12
Высота зеркала (h):
3
Диаметр болтового отверстия (d):
22
Высота фланца (H):
68
Кол-во болтовых отверстий (n):
8
Меж.центровое расстояние (D1):
190
Вес:
7.4
D2:
158
Диаметр основания воротника (Dm):
138
Диаметр воротника (Dn):
110
Ряд:
1

Описание

При комплектации фланцевого узла DN 100 на PN 40 можно использовать Фланец воротниковый 100-40-11-1-B-ст AISI 316-IV ГОСТ 33259-2015. Исполнение B необходимо учитывать вместе с присоединительными размерами и ответной частью соединения.

Если требуется воротниковый фланец из AISI 316 для DN 100 и PN 40, дополнительно необходимо проверить исполнение B и все заполненные размеры присоединительной части.

Монтажные параметры, указанные для этой строки: размер D2 — 158 мм; толщина фланца b — 26 мм; высота зеркала h — 3 мм; диаметр болтового отверстия d — 22 мм; межцентровое расстояние D1 — 190 мм. Перед заказом их рекомендуется сопоставить с присоединительными размерами ответной части узла.

Воротниковые фланцы применяют в технологических, промышленных и инженерных трубопроводах для создания обслуживаемых разъемных соединений.

Перед сваркой следует проверить совместимость присоединяемой трубы, материала и геометрии фланца.

Материал изготовления — AISI 316, аустенитная коррозионностойкая хромоникельмолибденовая сталь. Наличие молибдена способствует повышенной стойкости к локальным видам коррозии, однако совместимость материала с конкретной рабочей средой необходимо подтверждать проектом.

Геометрия позиции относится к ГОСТ 33259-2015. Перед закупкой рекомендуется проверить совпадение DN, PN, исполнения и всех доступных размерных параметров с рабочей документацией.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 7.4 кг. Заказать эту позицию можно онлайн: добавьте товар в корзину, укажите необходимое количество и оформите заказ на сайте. Интернет-заказы получают приоритет при обработке.
