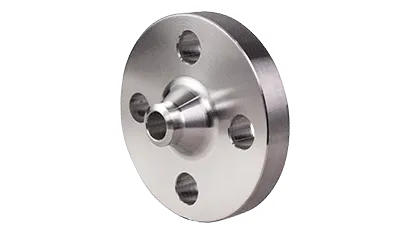

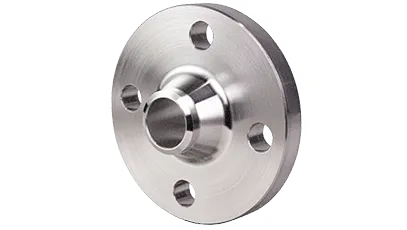

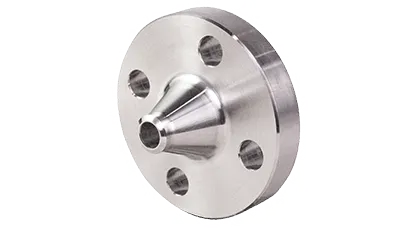

Фланец воротниковый 15-10-11-1-B-ст 20-IV ГОСТ 33259-2015

Фланец с приварной шейкой DN 15 PN 10 изготовлен из стали 20 по ГОСТ 33259-2015. Деталь используется при сборке разъёмных фланцевых соединений труб, арматуры и оборудования.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Для данного типоразмера указаны следующие параметры: наружный диаметр D — 95 мм, внутренний диаметр d1 — 12 мм, толщина фланцевой части b — 12 мм, высота зеркала h — 2 мм, количество болтовых отверстий — 4, масса — 0,58 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством. Основа изделия — углеродистая сталь 20. Её применяют в трубопроводной арматуре и соединительных деталях при условиях, допускающих использование углеродистой стали. Область применения включает трубопроводные системы и присоединительные узлы оборудования, выполненные по совместимым стандартам. Фактический выбор зависит от параметров среды, расчётных нагрузок и требований объекта. Чтобы фланцевый узел собрался без доработок, рекомендуется заранее сверить обозначение изделия, исполнение, размеры, отверстия под крепёж и параметры ответной детали. Соответствие ГОСТ 33259-2015 упрощает проверку размеров и обозначений по проектной документации и спецификациям.

Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
