Фланец воротниковый 250-160-11-1-B-ст 20-IV ГОСТ 33259-2015
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000062897
-
Тип присоединения:
воротниковый -
Диаметр (DN):
250 -
Давление (PN):
160 -
Исполнение:
B -
Сталь:
Ст.20 -
Стандарт:
33259-15 -
Толщина фланца (b):
68 -
Внешний диаметр (D):
500 -
Внутренний диаметр (d1):
236 -
Высота воротника (H1):
18 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
39 -
Высота фланца (H):
168 -
Кол-во болтовых отверстий (n):
12 -
Меж.центровое расстояние (D1):
430 -
Вес:
94,4 -
D2:
345 -
Диаметр основания воротника (Dm):
340 -
Диаметр воротника (Dn):
278 -
Ряд:
1 -
Базовая единица:
шт -
Идентификатор группы:
Фланец воротниковый 250-160-11-1-ст 20-IV
Описание

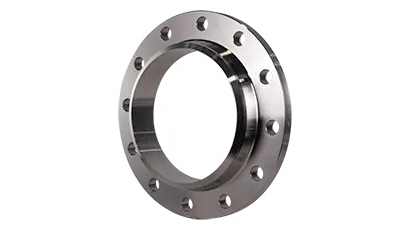

Воротниковый фланец DN 250 для давления PN 160 — элемент фланцевого узла из стали 20, изготовленный по ГОСТ 33259-2015. Шейка фланца предназначена для сварного соединения с трубой.
В обозначении этой модификации предусмотрены исполнение B, ряд 1.
Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Для данного типоразмера указаны следующие параметры: наружный диаметр D — 500 мм, внутренний диаметр d1 — 236 мм, толщина фланцевой части b — 68 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 12, масса — 94,4 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством.
Фланец изготовлен из стали 20. Этот материал используется в общепромышленных трубопроводных узлах, однако окончательный выбор стали зависит от температуры, рабочей среды и требований технической документации. Деталь предназначена для фланцевых узлов промышленных трубопроводов и может применяться при монтаже запорной, регулирующей или иной трубопроводной арматуры, если параметры соединения совпадают.
При подборе необходимо сопоставить DN и PN, исполнение уплотнительной поверхности, ряд, присоединительные размеры и число болтовых отверстий с параметрами ответного фланца.
Изготовление по ГОСТ 33259-2015 позволяет использовать стандартизованные обозначения и размеры при комплектации фланцевого соединения.
Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
