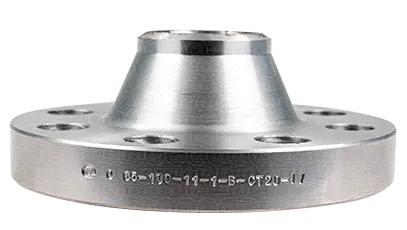

Фланец воротниковый 65-100-11-1-B-ст 20-IV ГОСТ 33259-2015

Воротниковый фланец DN 65 на номинальное давление PN 100 из стали 20 изготовлен по ГОСТ 33259-2015 и предназначен для формирования разъёмного фланцевого соединения в трубопроводной системе.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Геометрические данные фланца: наружный диаметр D — 220 мм, внутренний диаметр d1 — 62 мм, толщина фланцевой части b — 32 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 8, масса — 8,84 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством. Основа изделия — углеродистая сталь 20. Её применяют в трубопроводной арматуре и соединительных деталях при условиях, допускающих использование углеродистой стали. Конструкция рассчитана на работу в составе сварного трубопровода с разъёмным фланцевым стыком. Это позволяет организовать обслуживаемое соединение при условии корректного подбора всех элементов узла. Чтобы фланцевый узел собрался без доработок, рекомендуется заранее сверить обозначение изделия, исполнение, размеры, отверстия под крепёж и параметры ответной детали. При сравнении с проектом следует учитывать обозначение по ГОСТ 33259-2015 и фактические характеристики конкретной позиции.

Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
