Фланец воротниковый 80-2,5-11-1-B-ст 20-IV ГОСТ 33259-2015

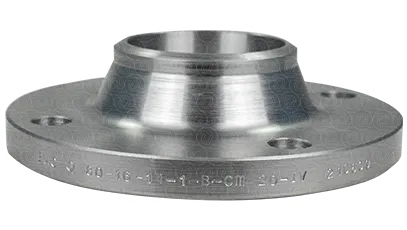

Воротниковый фланец из стали 20 с параметрами DN 80 и PN 2,5 изготовлен по ГОСТ 33259-2015. Его конструкция рассчитана на сварное присоединение к трубе и последующую стяжку фланцевого узла крепежом.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Для данного типоразмера указаны следующие параметры: наружный диаметр D — 185 мм, внутренний диаметр d1 — 78 мм, толщина фланцевой части b — 14 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 4, масса — 2,43 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством.

Сталь 20 относится к углеродистым конструкционным сталям и широко применяется для изготовления сварных деталей трубопроводов. При выборе материала учитывают свойства рабочей среды и требования проекта к коррозионной стойкости. Конструкция может использоваться в трубопроводах различного технологического назначения. При проектировании фланцевого узла важно учитывать совместимость с ответной деталью, прокладкой, крепежом и рабочими параметрами системы. При заказе ориентируются на полный набор характеристик: DN, PN, исполнение, ряд, габаритные размеры, количество крепёжных отверстий, сталь и стандарт изготовления. ГОСТ 33259-2015 задаёт основные конструктивные и размерные параметры фланца, что важно при подборе совместимых элементов соединения.

Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
