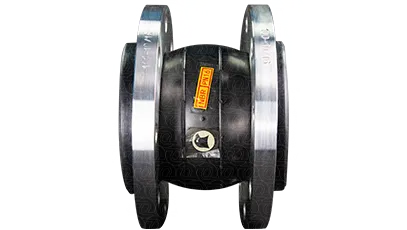

Компенсатор фланцевый Чеглок Ду125 Ру10-16 ст-09Г2С (NBR)

Компенсатор фланцевый Чеглок Ду125 Ру10-16 ст-09Г2С (NBR) предназначен для фланцевого монтажа на трубопроводах DN 125 с номинальным давлением PN 16. Эластомер NBR формирует гибкую часть компенсатора и подходит для систем, где наряду с упругостью требуется стойкость материала к маслам и нефтепродуктам при подтвержденной совместимости с конкретной рабочей средой.

Размерные характеристики этой модификации помогают отличить ее от соседних типоразмеров: строительная длина 165 мм, внешний диаметр 245 мм, толщина фланца 21 мм, D1 210 мм, отверстия Ø18 мм в количестве 8.

Масса компенсатора — 9,9 кг.

В компенсирующем элементе используется NBR. Материал сочетает эластичность с хорошей стойкостью к маслам и ряду топливных сред, поэтому подходит для соответствующих технологических систем при подтвержденной химической совместимости.

Для поиска и сравнения позицию удобно идентифицировать по сочетанию характеристик: фланцевый компенсатор Чеглок NBR DN 125, PN 16, исполнение B, фланцы 09Г2С, строительная длина 165 мм.

В металлической части используется сталь 09Г2С — низколегированный конструкционный материал для трубопроводных деталей с повышенными требованиями к механическим свойствам и температурному диапазону.

При проектировании узла компенсатор следует рассматривать вместе с трубопроводом, опорами и присоединительной арматурой. Совпадение размеров фланцев и корректная установка помогают избежать лишних напряжений в гибком элементе.

Указанная масса 9,9 кг помогает заранее оценить общий вес партии и требования к транспортировке. Для заказа этой позиции воспользуйтесь корзиной сайта и завершите оформление онлайн. Интернет-заказы обрабатываются в приоритетном порядке.
