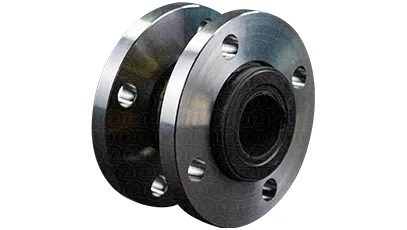

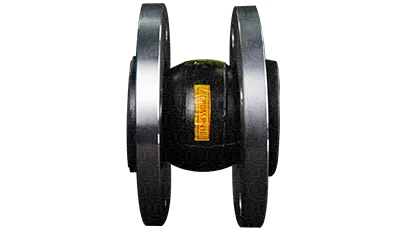

Компенсатор фланцевый Чеглок Ду80 Ру10-16 ст-20 (EPDM)

Компенсатор фланцевый Чеглок Ду80 Ру10-16 ст-20 (EPDM) предназначен для фланцевого монтажа на трубопроводах DN 80 с номинальным давлением PN 16. Эластомер EPDM используется в гибкой части компенсатора и позволяет применять изделие в системах, где требуется сочетание герметичного соединения, упругости и устойчивости материала к типовым рабочим средам.

В компенсирующем элементе используется EPDM. Материал обеспечивает необходимую гибкость соединения и востребован в системах водоснабжения, вентиляции и ряде технологических трубопроводов при условии совместимости с рабочей средой.

Размерные характеристики этой модификации помогают отличить ее от соседних типоразмеров: строительная длина 132 мм, внешний диаметр 195 мм, толщина фланца 17 мм, D1 160 мм, отверстия Ø18 мм в количестве 4.

Масса компенсатора — 6,1 кг.

В металлической части используется сталь 20. Такая марка широко применяется в трубопроводной арматуре и соединительных деталях благодаря технологичности и понятным эксплуатационным характеристикам.

В спецификации позицию можно обозначить как компенсатор фланцевый Чеглок DN 80, PN 16, EPDM, исполнение B, фланцы Ст.20. Монтажные размеры позволяют отличить нужный вариант от соседних типоразмеров.

При проектировании узла компенсатор следует рассматривать вместе с трубопроводом, опорами и присоединительной арматурой. Совпадение размеров фланцев и корректная установка помогают избежать лишних напряжений в гибком элементе.

Масса изделия составляет 6,1 кг, что удобно учитывать при расчете веса поставки, складировании и подготовке монтажных работ.

Если характеристики соответствуют вашей спецификации, добавьте компенсатор в корзину и отправьте заказ через сайт. Онлайн-заявки передаются в приоритетную обработку.
