КОФ 100-10-01-1-В-ст20 ГОСТ 33259-2015

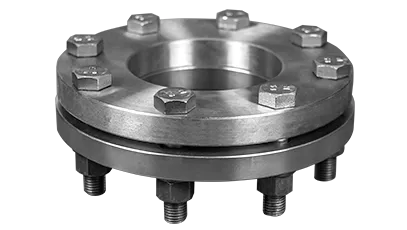

КОФ 100-10-01-1-В-ст20 ГОСТ 33259-2015 — КОФ для плоского фланцевого соединения DN 100 на номинальное давление PN 10. Позиция применяется при новом монтаже, ремонте и замене ответных элементов, когда требуется собрать соединение с заданными присоединительными размерами.

ГОСТ 33259-2015 задает геометрию фланцевой части этой позиции. При замене существующего комплекта важно сопоставить не только условный проход и давление, но и фактические размеры соединения.

Комплект рассчитан на прокладку толщиной 2 мм с наружным диаметром 161 мм и внутренним диаметром 106 мм. Размеры уплотнения помогают дополнительно проверить правильность выбранной модификации КОФ.

Для точного подбора учитывайте внешний диаметр фланца 215 мм, внутренний диаметр 110 мм, толщину b 22 мм, высоту зеркала 3 мм и межцентровый диаметр D1 180 мм. Болтовые отверстия имеют диаметр 18 мм; сочетание этих значений позволяет отличить нужный типоразмер от соседних вариантов.

Фланцевая часть изготовлена из стали 20 — распространенной углеродистой конструкционной марки, широко применяемой для трубопроводных деталей общего промышленного назначения. Допустимость материала следует оценивать с учетом рабочей среды, температуры и требований проекта к коррозионной стойкости.

В спецификации позицию можно обозначить как КОФ 100-10, плоский, исполнение B, сталь 20, ГОСТ 33259-2015. Размеры фланца и прокладки позволяют отличить нужный вариант от соседних типоразмеров.

Комплект ответных плоских фланцев удобен при монтаже задвижек, клапанов, кранов, счетчиков и другого оборудования с фланцевым присоединением. Конкретная применимость определяется проектом и совместимостью присоединительных размеров.

Масса позиции составляет 3.96 кг, что удобно учитывать при расчете общего веса заказа, транспортировке и складировании. Чтобы передать заказ в работу, выберите количество, добавьте комплект в корзину и оформите заказ через сайт. Интернет-заказы обрабатываются приоритетно.
