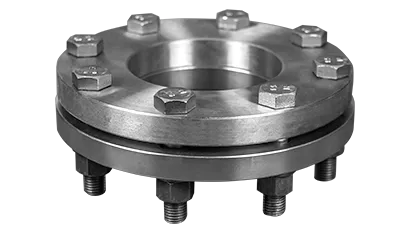

КОФ 150-10-01-1-В-ст20 ГОСТ 33259-2015

При комплектации трубопроводного узла DN 150, PN 10 можно использовать КОФ 150-10-01-1-В-ст20 ГОСТ 33259-2015. Комплект ответных плоских фланцев предназначен для создания совместимого разъемного соединения между трубопроводом и присоединяемой арматурой или оборудованием.

Для точного подбора учитывайте внешний диаметр фланца 280 мм, внутренний диаметр 161 мм, толщину b 24 мм, высоту зеркала 3 мм и межцентровый диаметр D1 240 мм. Болтовые отверстия имеют диаметр 22 мм; сочетание этих значений позволяет отличить нужный типоразмер от соседних вариантов.

Комплект рассчитан на прокладку толщиной 2 мм с наружным диаметром 216 мм и внутренним диаметром 161 мм. Размеры уплотнения помогают дополнительно проверить правильность выбранной модификации КОФ.

Фланцевая часть изготовлена из стали 20 — распространенной углеродистой конструкционной марки, широко применяемой для трубопроводных деталей общего промышленного назначения. Допустимость материала следует оценивать с учетом рабочей среды, температуры и требований проекта к коррозионной стойкости.

ГОСТ 33259-2015 задает геометрию фланцевой части этой позиции. При замене существующего комплекта важно сопоставить не только условный проход и давление, но и фактические размеры соединения.

КОФ используют для комплектования фланцевого присоединения трубопроводной арматуры и оборудования. Перед сборкой необходимо убедиться, что размеры ответных фланцев, прокладки и крепежного узла соответствуют присоединительной части изделия.

Для поиска в каталоге позицию удобно идентифицировать как КОФ плоский DN 150, PN 10, исполнение B, сталь 20, ГОСТ 33259-2015. Дополнительные параметры D 280 мм, b 24 мм и D1 240 мм уточняют конкретную модификацию.

Масса позиции составляет 6.97 кг, что удобно учитывать при расчете общего веса заказа, транспортировке и складировании.

Заказать этот комплект можно онлайн: добавьте позицию в корзину, укажите необходимое количество и оформите заказ на сайте. Интернет-заказы получают приоритет при обработке.
