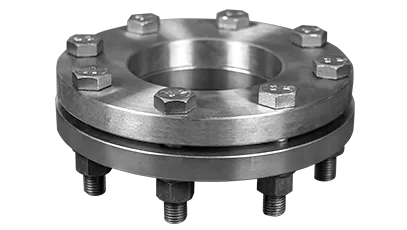

КОФ 250-10-01-1-В-ст20 ГОСТ 33259-2015

КОФ 250-10-01-1-В-ст20 ГОСТ 33259-2015 представляет собой КОФ с плоским типом присоединения для DN 250, PN 10. Такой комплект удобен при комплектации разъемного соединения, когда фланцевая часть, прокладка и крепежные элементы должны быть согласованы между собой по геометрии.

Комплект рассчитан на прокладку толщиной 2 мм с наружным диаметром 327 мм и внутренним диаметром 264 мм. Размеры уплотнения помогают дополнительно проверить правильность выбранной модификации КОФ.

ГОСТ 33259-2015 задает геометрию фланцевой части этой позиции. При замене существующего комплекта важно сопоставить не только условный проход и давление, но и фактические размеры соединения.

Для точного подбора учитывайте внешний диаметр фланца 390 мм, внутренний диаметр 273 мм, толщину b 26 мм, высоту зеркала 3 мм и межцентровый диаметр D1 350 мм. Болтовые отверстия имеют диаметр 22 мм; сочетание этих значений позволяет отличить нужный типоразмер от соседних вариантов.

Плоский тип фланца удобен в типовых разъемных соединениях трубопроводной арматуры и оборудования.

Перед монтажом важно проверить совместимость внутреннего диаметра, толщины фланца, прокладки и крепежа с проектным узлом.

Фланцевая часть изготовлена из стали 20 — распространенной углеродистой конструкционной марки, широко применяемой для трубопроводных деталей общего промышленного назначения. Допустимость материала следует оценивать с учетом рабочей среды, температуры и требований проекта к коррозионной стойкости.

Если требуется КОФ для DN 250 и PN 10, дополнительно стоит проверить плоский тип присоединения, исполнение B, диаметр D 390 мм, внутренний размер d1 273 мм, толщину фланца 26 мм и диаметр болтового отверстия 22 мм.

Масса позиции составляет 10.7 кг, что удобно учитывать при расчете общего веса заказа, транспортировке и складировании. Чтобы передать заказ в работу, выберите количество, добавьте комплект в корзину и оформите заказ через сайт. Интернет-заказы обрабатываются приоритетно.
