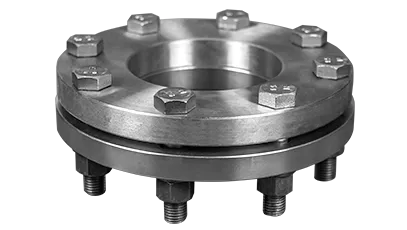

КОФ 50-10-01-1-В-ст20 ГОСТ 33259-2015

При комплектации трубопроводного узла DN 50, PN 10 можно использовать КОФ 50-10-01-1-В-ст20 ГОСТ 33259-2015. Комплект ответных плоских фланцев предназначен для создания совместимого разъемного соединения между трубопроводом и присоединяемой арматурой или оборудованием.

Основной норматив позиции — ГОСТ 33259-2015. Полную маркировку КОФ удобно использовать для сверки с проектной спецификацией и присоединительными размерами оборудования.

Размеры прокладки: толщина 2 мм, внешний диаметр 106 мм, внутренний диаметр 57 мм. Эти параметры следует учитывать вместе с геометрией зеркала и присоединительными размерами фланцев.

Для точного подбора учитывайте внешний диаметр фланца 160 мм, внутренний диаметр 59 мм, толщину b 18 мм, высоту зеркала 3 мм и межцентровый диаметр D1 125 мм. Болтовые отверстия имеют диаметр 18 мм; сочетание этих значений позволяет отличить нужный типоразмер от соседних вариантов.

Исполнение из стали 20 ориентировано на типовые промышленные трубопроводные задачи. При подборе КОФ важно учитывать не только геометрию, но и соответствие материала рабочей среде и температурному режиму.

Для поиска в каталоге позицию удобно идентифицировать как КОФ плоский DN 50, PN 10, исполнение B, сталь 20, ГОСТ 33259-2015. Дополнительные параметры D 160 мм, b 18 мм и D1 125 мм уточняют конкретную модификацию.

КОФ используют для комплектования фланцевого присоединения трубопроводной арматуры и оборудования. Перед сборкой необходимо убедиться, что размеры ответных фланцев, прокладки и крепежного узла соответствуют присоединительной части изделия.

Указанная масса 2.06 кг помогает заранее оценить вес партии и требования к погрузочно-разгрузочным операциям.
