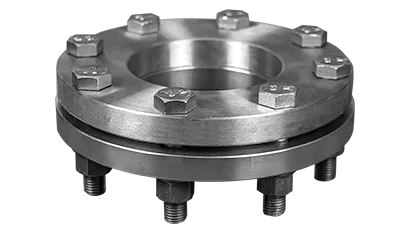

КОФ 80-16-01-1-В-ст20 ГОСТ 33259-2015

При комплектации трубопроводного узла DN 80, PN 16 можно использовать КОФ 80-16-01-1-В-ст20 ГОСТ 33259-2015. Комплект ответных плоских фланцев предназначен для создания совместимого разъемного соединения между трубопроводом и присоединяемой арматурой или оборудованием.

Для изготовления используется сталь 20. Такой материал часто применяется в плоских фланцах и других соединительных деталях общего назначения, если проектом не предусмотрены низколегированные или нержавеющие стали.

Монтажные характеристики позиции включают наружный диаметр D 195 мм, внутренний диаметр d1 91 мм, толщину фланца 24 мм, высоту зеркала 3 мм и межцентровое расстояние D1 160 мм. Диаметр отверстия под крепеж — 18 мм; эти данные важны при подборе совместимого крепежного узла.

Прокладка для этой позиции имеет толщину 2 мм, наружный диаметр 141 мм и внутренний диаметр 87 мм. Совпадение размеров уплотнительного элемента с фланцевым соединением важно для корректной сборки узла.

КОФ используют для комплектования фланцевого присоединения трубопроводной арматуры и оборудования. Перед сборкой необходимо убедиться, что размеры ответных фланцев, прокладки и крепежного узла соответствуют присоединительной части изделия.

Фланцевая геометрия соответствует ГОСТ 33259-2015. При подборе следует учитывать стандарт одновременно с DN, PN, исполнением B, толщиной фланца, размерами зеркала и расположением болтовых отверстий.

Для поиска в каталоге позицию удобно идентифицировать как КОФ плоский DN 80, PN 16, исполнение B, сталь 20, ГОСТ 33259-2015. Дополнительные параметры D 195 мм, b 24 мм и D1 160 мм уточняют конкретную модификацию.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 3.71 кг.

Если характеристики соответствуют вашей спецификации, добавьте КОФ в корзину и отправьте заказ через сайт. Онлайн-заявки передаются в приоритетную обработку.
