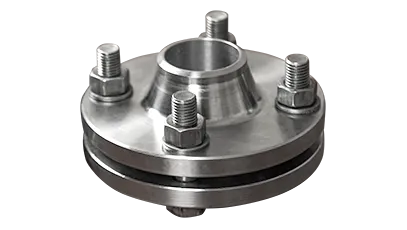

КОФ 25-40-11-1-В-ст20 ГОСТ 33259-2015

При комплектации трубопроводного узла DN 25, PN 40 можно использовать КОФ 25-40-11-1-В-ст20 ГОСТ 33259-2015. Комплект ответных воротниковых фланцев предназначен для создания разъемного соединения между трубопроводом и присоединяемой арматурой или оборудованием.

КОФ с воротниковыми фланцами используют для комплектования фланцевого присоединения трубопроводной арматуры и оборудования. Перед сборкой необходимо убедиться, что размеры ответных фланцев, прокладки и крепежного узла соответствуют присоединительной части изделия.

Монтажные характеристики позиции включают наружный диаметр D 115 мм, внутренний диаметр d1 25 мм, толщину фланца 16 мм, высоту зеркала 2 мм и межцентровое расстояние D1 85 мм. Диаметр отверстия под крепеж — 14 мм; эти данные важны при подборе совместимого крепежного узла.

Материал исполнения — сталь 20. Эта марка востребована в трубопроводной отрасли благодаря технологичности и широкому применению в соединительных деталях; конкретные условия эксплуатации должны соответствовать проектной документации.

Для уплотнительного элемента указаны размеры 69×29 мм при толщине 2 мм. Перед установкой рекомендуется проверить соответствие прокладки рабочему соединению и проектным требованиям.

Позиция выполнена по ГОСТ 33259-2015. Перед закупкой рекомендуется проверить совпадение DN, PN, исполнения, толщины фланца, межцентрового диаметра и диаметра отверстий с ответной частью соединения.

Вес комплекта — 1.19 кг. Этот параметр полезен при планировании логистики и подготовке монтажных работ.

Для поиска в каталоге позицию удобно идентифицировать как КОФ воротниковый DN 25, PN 40, исполнение B, сталь 20, ГОСТ 33259-2015. Дополнительные параметры D 115 мм, b 16 мм и D1 85 мм уточняют конкретную модификацию.

Нужный типоразмер КОФ можно сразу добавить в корзину и оформить заказ онлайн. Заявки с сайта имеют приоритет при обработке.
