КОФ 250-16-11-1-В-ст20 ГОСТ 33259-2015

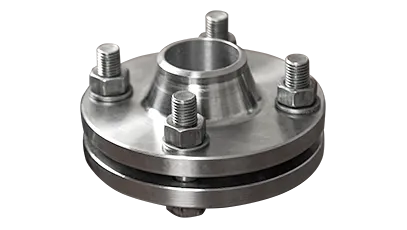

КОФ 250-16-11-1-В-ст20 ГОСТ 33259-2015 представляет собой КОФ с воротниковым типом присоединения для DN 250, PN 16. Воротниковая конструкция ориентирована на приварку к трубе встык, поэтому при подборе важно учитывать фланцевую геометрию, толщину фланца и соответствие присоединительной части трубопроводу.

Комплект рассчитан на прокладку толщиной 2 мм с наружным диаметром 327 мм и внутренним диаметром 264 мм. Размеры уплотнения помогают дополнительно проверить правильность выбранной модификации КОФ.

ГОСТ 33259-2015 задает геометрию фланцевой части этой позиции. При замене существующего комплекта важно сопоставить не только условный проход и давление, но и фактические размеры соединения.

Для точного подбора учитывайте внешний диаметр фланца 405 мм, внутренний диаметр 254 мм, толщину b 26 мм, высоту зеркала 3 мм и межцентровый диаметр D1 355 мм. Болтовые отверстия имеют диаметр 26 мм; сочетание этих значений позволяет отличить нужный типоразмер от соседних вариантов.

Воротниковый тип фланца предполагает сварное присоединение к трубопроводу.

Перед монтажом важно проверить совместимость внутреннего диаметра, присоединяемой трубы, материала и требований проекта к сварному соединению.

Фланцевая часть изготовлена из стали 20 — распространенной углеродистой конструкционной марки, широко применяемой для трубопроводных деталей общего промышленного назначения. Допустимость материала следует оценивать с учетом рабочей среды, температуры и требований проекта к коррозионной стойкости.

Если требуется КОФ для DN 250 и PN 16, дополнительно стоит проверить воротниковый тип присоединения, исполнение B, диаметр D 405 мм, внутренний размер d1 254 мм, толщину фланца 26 мм и диаметр болтового отверстия 26 мм.

Масса позиции составляет 17.4 кг, что удобно учитывать при расчете общего веса заказа, транспортировке и складировании. Чтобы передать заказ в работу, выберите количество, добавьте комплект в корзину и оформите заказ через сайт. Интернет-заказы обрабатываются приоритетно.
