КОФ 300-40-11-1-В-ст20 ГОСТ 33259-2015

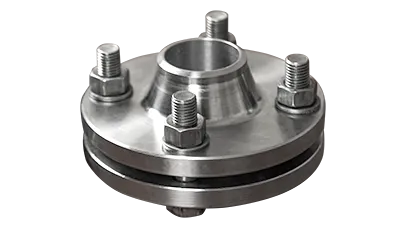

КОФ 300-40-11-1-В-ст20 ГОСТ 33259-2015 — комплект ответных воротниковых фланцев КОФ для трубопроводного соединения DN 300, PN 40. Такой комплект применяют для присоединения арматуры и оборудования к трубопроводу через разъемный фланцевый узел, где ответная часть соединения должна совпадать по типоразмеру, исполнению и геометрии.

Для изготовления используется сталь 20. Такой материал часто применяется во фланцах и других соединительных деталях общего назначения, если проектом не предусмотрены низколегированные или нержавеющие стали.

Монтажные характеристики позиции включают наружный диаметр D 510 мм, внутренний диаметр d1 301 мм, толщину фланца 46 мм, высоту зеркала 4 мм и межцентровое расстояние D1 450 мм. Диаметр отверстия под крепеж — 33 мм; эти данные важны при подборе совместимого крепежного узла.

Прокладка для этой позиции имеет толщину 2 мм, наружный диаметр 398 мм и внутренний диаметр 318 мм. Совпадение размеров уплотнительного элемента с фланцевым соединением важно для корректной сборки узла.

При ремонте или замене оборудования КОФ позволяет подобрать ответную часть соединения как единый комплект. Это особенно важно, когда требуется точно сохранить DN, PN, межцентровое расстояние, толщину фланца и размеры отверстий.

Фланцевая геометрия соответствует ГОСТ 33259-2015. При подборе следует учитывать стандарт одновременно с DN, PN, исполнением B, толщиной фланца, размерами зеркала и расположением болтовых отверстий.

Ключевые характеристики товара — комплект ответных воротниковых фланцев КОФ DN 300, PN 40, исполнение B, материал сталь 20, ГОСТ 33259-2015; внешний диаметр D 510 мм, толщина b 46 мм, межцентровый диаметр D1 450 мм.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 57.1 кг.

Оформление доступно непосредственно на сайте: поместите КОФ в корзину и подтвердите заказ. Онлайн-заявки поступают в приоритетную очередь обработки.
