КОФ 32-40-11-1-В-ст20 ГОСТ 33259-2015

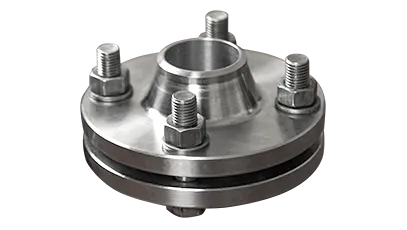

КОФ 32-40-11-1-В-ст20 ГОСТ 33259-2015 — комплект ответных воротниковых фланцев КОФ для трубопроводного соединения DN 32, PN 40. Такой комплект применяют для присоединения арматуры и оборудования к трубопроводу через разъемный фланцевый узел, где ответная часть соединения должна совпадать по типоразмеру, исполнению и геометрии.

Ключевые характеристики товара — комплект ответных воротниковых фланцев КОФ DN 32, PN 40, исполнение B, материал сталь 20, ГОСТ 33259-2015; внешний диаметр D 135 мм, толщина b 18 мм, межцентровый диаметр D1 100 мм.

Монтажные характеристики позиции включают наружный диаметр D 135 мм, внутренний диаметр d1 31 мм, толщину фланца 18 мм, высоту зеркала 2 мм и межцентровое расстояние D1 100 мм. Диаметр отверстия под крепеж — 18 мм; эти данные важны при подборе совместимого крепежного узла.

Прокладка для этой позиции имеет толщину 2 мм, наружный диаметр 81 мм и внутренний диаметр 38 мм. Совпадение размеров уплотнительного элемента с фланцевым соединением важно для корректной сборки узла.

Для изготовления используется сталь 20. Такой материал часто применяется во фланцах и других соединительных деталях общего назначения, если проектом не предусмотрены низколегированные или нержавеющие стали.

При ремонте или замене оборудования КОФ позволяет подобрать ответную часть соединения как единый комплект. Это особенно важно, когда требуется точно сохранить DN, PN, межцентровое расстояние, толщину фланца и размеры отверстий.

Фланцевая геометрия соответствует ГОСТ 33259-2015. При подборе следует учитывать стандарт одновременно с DN, PN, исполнением B, толщиной фланца, размерами зеркала и расположением болтовых отверстий.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 1.85 кг.

Если характеристики соответствуют вашей спецификации, добавьте КОФ в корзину и отправьте заказ через сайт. Онлайн-заявки передаются в приоритетную обработку.
