КОФ 50-40-11-1-В-ст20 ГОСТ 33259-2015

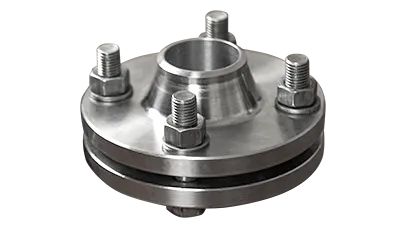

КОФ 50-40-11-1-В-ст20 ГОСТ 33259-2015 — КОФ для воротникового фланцевого соединения DN 50 на номинальное давление PN 40. Позиция применяется при новом монтаже, ремонте и замене ответных элементов, когда требуется собрать соединение с заданными присоединительными размерами.

Комплект ответных воротниковых фланцев удобен при монтаже задвижек, клапанов, кранов, счетчиков и другого оборудования с фланцевым присоединением. Конкретная применимость определяется проектом и совместимостью присоединительных размеров.

Монтажные характеристики позиции включают наружный диаметр D 160 мм, внутренний диаметр d1 48 мм, толщину фланца 20 мм, высоту зеркала 3 мм и межцентровое расстояние D1 125 мм. Диаметр отверстия под крепеж — 18 мм; эти данные важны при подборе совместимого крепежного узла.

Для изготовления используется сталь 20. Такой материал часто применяется во фланцах и других соединительных деталях общего назначения, если проектом не предусмотрены низколегированные или нержавеющие стали.

Прокладка для этой позиции имеет толщину 2 мм, наружный диаметр 106 мм и внутренний диаметр 57 мм. Совпадение размеров уплотнительного элемента с фланцевым соединением важно для корректной сборки узла.

Фланцевая геометрия соответствует ГОСТ 33259-2015. При подборе следует учитывать стандарт одновременно с DN, PN, исполнением B, толщиной фланца, размерами зеркала и расположением болтовых отверстий.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 2.81 кг.

В спецификации позицию можно обозначить как КОФ 50-40, воротниковый, исполнение B, сталь 20, ГОСТ 33259-2015. Размеры фланца и прокладки позволяют отличить нужный вариант от соседних типоразмеров.
