Заглушки фланцевые Ду 15
Применение заглушек фланцевых Ду 15

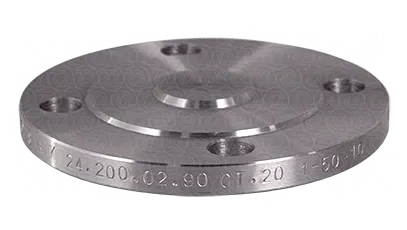

Заглушка фланцевая Ду15 АТК 24.200.02-90 предназначена для монтажа в трубопроводах с условным диаметром 15 мм.
Этот тип заглушки применяется для разборных соединений в сочетании с другими фланцами и уплотнительными элементами. При необходимости изделие оперативно демонтируется — так осуществляется обслуживание системы или изменение ее протяженности.
Глухой фланец изготавливается из различных типов стали. Черный металл предназначен для водопроводных сетей. Для агрессивных сред используются легированные стали или нержавейка. Они имеют высокие эксплуатационные характеристики.
Заглушка Ду 15 применяется в сетях с номинальным давлением от 6 до 160.
Размеры фланцевых заглушек DN 15
| Исполнение | Условное давление | Dy | D | D1 | D2 | b | b1 | h | d2 | d | n | Номинальный диаметр болтов или шпилек | Масса, кг, не более |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 1 | Ру 0,6 МПа (6 кгс/см²) | 15 | 80 | 55 | 40 | 12 | 10 | 2 | 10 | 11 | 4 | М10 | 0,4 |
| Ру 4,0 МПа (40 кгс/см²) | 15 | 95 | 65 | 47 | 14 | 12 | 2 | 10 | 14 | 4 | М12 | 0,6 | |
| Исполнение 2 | Ру 4,0 МПа (40 кгс/см²) | 15 | 95 | 65 | 39 | 14 | 12 | 4 | 10 | 14 | 4 | М12 | 0,5 |
| Ру 6,3 МПа (63 кгс/см²) | 15 | 105 | 75 | 39 | 18 | 16 | 4 | 10 | 14 | 4 | М12 | 0,8 |
| Исполнение | Условное давление | Dy | D | D1 | D3 | D4 | b | b1 | h | d2 | d | n | Номинальный диаметр болтов или шпилек | Масса, кг, не более |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 3 | Ру 0,6 МПа (6 кгс/см²) | 15 | 80 | 55 | 23 | 33 | 14 | 13 | 4 | 10 | 11 | 4 | М10 | 0,4 |
| Ру 4,0 МПа (40 кгс/см²) | 15 | 95 | 65 | 29 | 39 | 14 | 12 | 4 | 10 | 14 | 4 | М12 | 0,5 | |
| Ру 6,3 МПа (63 кгс/см²) | 15 | 105 | 75 | 29 | 39 | 18 | 16 | 4 | 10 | 14 | 4 | М12 | 0,8 |
| Исполнение | Условное давление | Dy | D | D1 | D2 | b | b1 | h | D8 | b2 | h2 | r | d2 | d | n | Номинальный диаметр болтов или шпилек | Масса, кг, не более |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение 4 | Ру 16,0 МПа (160 кгс/см²) | 15 | 105 | 75 | 55 | 26 | 24 | 2 | 35 | 9 | 6,5 | 2,8 | 10 | 14 | 4 | М12 | 1,4 |
