Заглушки фланцевые сталь 09Г2С

Технические характеристики

Тип заглушки Фланцевая заглушка
Нормативный документ АТК 24.200.02-90
Материал Сталь 09Г2С
Конструкция Плоская приварная
Условное давление Ру 1,0 - 25,0 МПа
Температура среды от -70 до +475°C
Диапазон размеров Ду 15 - Ду 1400
Присоединение Фланцевое

Области применения

Северные трубопроводные системы
Нефтегазовая промышленность
Химическая промышленность
Энергетические установки
Судостроение
Магистральные трубопроводы
Промышленные трубопроводы
Криогенные системы
Объекты Арктики

Стойкость к воздействиям

Экстремально низкие температуры
Высокие температуры
Механические нагрузки
Вибрация
Гидроудары
Коррозионные среды
Агрессивные химические среды

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Диаметр (DN)
Давление (PN)
Исполнение
Цена
Заглушка 1-1200-1,6
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)1200 Давление (PN)1.6 Исполнение1
453 367 ₽
Заглушка 1-1200-1,0
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)1200 Давление (PN)1.0 Исполнение1
286 227 ₽
Заглушка 1-1000-1,6
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)1000 Давление (PN)1.6 Исполнение1
235 814 ₽
Заглушка 5-800-2,5
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)800 Давление (PN)2.5 Исполнение5
197 921 ₽
Заглушка 3-800-2,5
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)800 Давление (PN)2.5 Исполнение3
197 921 ₽
Заглушка 2-800-2,5
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)800 Давление (PN)2.5 Исполнение2
195 739 ₽
Заглушка 1-800-2,5
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)800 Давление (PN)2.5 Исполнение1
193 556 ₽
Заглушка 4-400-16,0
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)400 Давление (PN)16.0 Исполнение4
181 698 ₽
Заглушка 3-600-6,3
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)600 Давление (PN)6.3 Исполнение3
178 039 ₽
Заглушка 2-600-6,3
ст 09Г2С АТК 24.200.02-90
Диаметр (DN)600 Давление (PN)6.3 Исполнение2
175 873 ₽
Показать еще
Заглушки фланцевые сталь 09Г2С

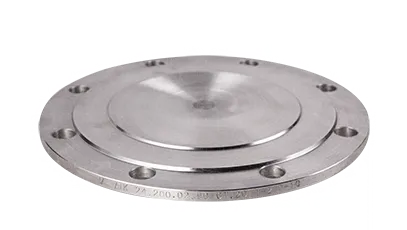

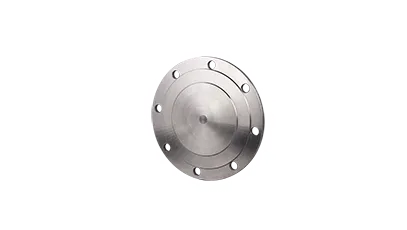

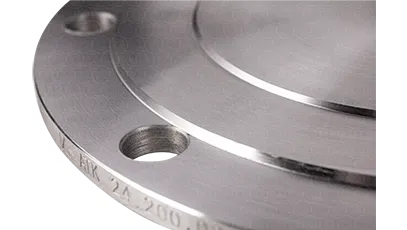

Заглушки фланцевые сталь 09Г2С АТК 24.200.02-90

Заглушки фланцевые сталь 09Г2С АТК 24.200.02-90 — это высокопрочные детали трубопроводов, предназначенные для работы в условиях низких температур и повышенных нагрузок. Изготовленные из низколегированной конструкционной стали, они обладают повышенной устойчивостью к коррозии и механическим воздействиям.

Глухой фланец из стали 09Г2С используется для перекрытия потока рабочей среды в трубопроводах, работающих при температурах до -70°C. Размер изделия выбирается исходя из условного диаметра трубопровода и может варьироваться от 10 до 1200 мм.

В компании «ОНИКС» вы можете купить заглушки для фланцев, изготовленные из стали 09Г2С. Заглушка для фланца крепится болтами, имеет глухую конструкцию, что позволяет надежно перекрыть поток транспортируемого вещества в магистралях промышленного назначения, включая объекты нефтегазовой и химической промышленности.

Техническая документация

АТК 24.200.02-90

Заглушки фланцевые. Основные параметры и размеры

Скачать PDF

Каталог продукции

Полный перечень заглушек и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям стандартов

Скачать PDF

Отличия АТК от ГОСТ

Список основных различий между стандартами

Читать статью

Характеристики заглушек фланцевых сталь 09Г2С

Материал изготовления

Заглушки производятся из низколегированной конструкционной стали 09Г2С, которая обеспечивает высокую прочность, ударную вязкость и устойчивость к низким температурам (до -70°C).

Диапазон размеров

Заглушки выпускаются диаметром от Ду10 до Ду1200 мм, рассчитаны на номинальное давление от 0,6 до 16,0 МПа в зависимости от исполнения и толщины стенки.

Температурный режим

Сталь 09Г2С сохраняет свои механические свойства при температурах от -70°C до +475°C, что делает заглушки идеальными для использования в северных регионах.

Области применения

Заглушки из стали 09Г2С применяются в нефтегазовой, химической промышленности, энергетике и других отраслях, где требуются детали, работающие в экстремальных условиях.

Исполнения заглушек фланцевых сталь 09Г2С по АТК 24.200.02-90

Исполнение Описание Номинальное давление Диапазон диаметров Особенности для 09Г2С
Исполнение 1 Заглушки с соединительным выступом 0,6 - 4,0 МПа Ду 10 - 1200 мм Рекомендуется для умеренных климатических условий
Исполнение 2 Заглушки с выступом 1,0 - 6,3 МПа Ду 10 - 800 мм Подходит для северных регионов
Исполнение 3 Заглушки с шипом 0,6 - 6,3 МПа Ду 10 - 800 мм Идеально для низкотемпературных сред
Исполнение 4 Заглушки под прокладку овального сечения 6,3 - 16,0 МПа Ду 50 - 450 мм Для высоконапорных систем в холодном климате
Исполнение 5 Заглушки с впадиной 4,0 МПа Ду 50 - 500 мм Универсальное применение

Почему выбирают заглушки от ОНИКС

Широкий ассортимент

В нашем каталоге представлены заглушки всех типов и размеров по АТК 24.200.02-90. Вы можете подобрать стандартную модель или заказать изготовление нестандартных заглушек по вашим чертежам.

Перейти в каталог

Контроль качества

Все заглушки изготавливаются в соответствии со стандартами, проходят многоступенчатый контроль качества. На всю продукцию предоставляется гарантия.

Смотреть сертификаты

Собственные склады

Наличие собственных складов в Москве, Санкт-Петербурге и Екатеринбурге позволяет организовать быструю доставку по всей России.

Условия доставки

Актуальный прайс-лист

Мы регулярно обновляем цены и предлагаем специальные условия для постоянных клиентов. Получите актуальный прайс-лист на всю продукцию.

Скачать прайс-лист

Производство заглушек по АТК 24.200.02-90
