Заглушка 2-100-4,0-СТ20 АТК 24.200.02-90

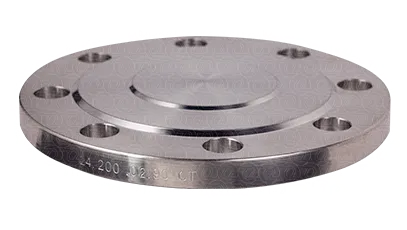

Заглушка 2-100-4,0-СТ20 АТК 24.200.02-90 — стальная фланцевая заглушка для трубопровода DN 100 с давлением 4.0. Ее используют при новом монтаже, ремонте и временной изоляции отдельных участков, когда закрытый патрубок должен оставаться доступным для последующего демонтажа.

Изделие изготовлено по АТК 24.200.02-90. При подборе ответного фланца обозначение нормативной документации следует учитывать вместе с DN, давлением, исполнением и крепежной геометрией.

Монтажная геометрия включает межцентровый диаметр D1 190 мм и 8 болтовых отверстий диаметром 22 мм.

Высота зеркала составляет 4 мм, исполнение изделия — 2, масса — кг.

Для изготовления используется сталь 20. Такая марка широко применяется в промышленной трубопроводной арматуре и фланцевых деталях, если характеристики системы соответствуют возможностям углеродистой стали.

В спецификации позицию можно обозначить как заглушка DN 100, давление 4.0, исполнение 2, сталь 20, АТК 24.200.02-90.

Монтажная геометрия помогает отличить нужный вариант от соседних типоразмеров.

Позиция может использоваться для постоянного или временного закрытия фланцевого присоединения. Для корректной сборки требуется совместимый ответный фланец, подходящая прокладка и крепеж, рассчитанные на параметры конкретного узла.

Масса детали составляет кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.
