Какие таблицы с деталями ТПА добавить в закладки? Кратко
01 марта 2022, 10:43
— Осколкова Анастасия, контент-менеджер «ОНИКС»
СМОТРИТЕ ТАКЖЕ
Удобные таблицы, которые существенно упрощают работу. Добавьте страницы в закладки и применяйте их в рабочем процессе.
Подборка материалов, которая должна быть у каждого, кто имеет дело с деталями трубопровода

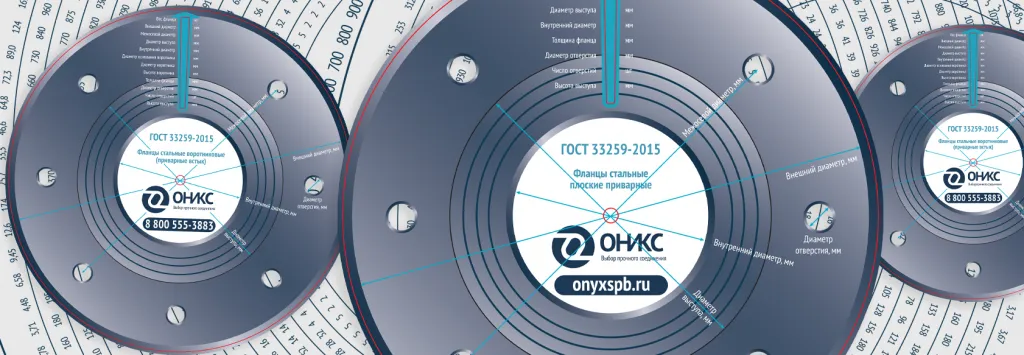

Попросите у вашего менеджера картонный фланец с размерами. Вы сможете легко сориентироваться в размерной таблице и процесс подбора сэкономит время для более качественной работы. С помощью таких круглых элементов не представляет сложность определить данные по техническим размерам плоских или воротниковых фланцев. Выбрав давление, в единой строке становятся видны: вес фланца, внешний, межосевой, внутренний диаметр, толщина фланца, диаметр и высота выступа, диаметр и общее число отверстий для крепежа. Ниже приведен список из 10 статей, с которыми удобно взаимодействовать с экрана рабочего компьютера или монитора:
Таблица 1. Подборка прикладных материалов для удобства работы в отрасли деталей трубопровода
| № | Заголовок | Что внутри | Ссылка |
|---|---|---|---|
| 1 | Крепеж к воротниковым фланцам | Таблица. Учитываются размеры болтов, шпилек и количество отверстий во фланцах разных диаметров и давлений. Общее представление поможет вам с наивысшей выгодой подобрать грамотные метизы и собрать КОФ. | Продолжить чтение и добавить в закладки |
| 2 | Крепеж к плоским фланцам | Таблица подбора размера и количества крепежа к плоским стальным фланцам по ГОСТ 33259-15. С учетом диаметра и давления фланца представлены размеры болтов и шпилек, а также количество отверстий во фланце, что позволяет подобрать необходимое количество крепежа для надежного соединения в трубопроводе. | Продолжить чтение и добавить в закладки |
| 3 | Сравнение ст20 и 12Х18Н10Т | Предлагаем вам смоделировать ситуацию: перед вами стоит выбор между воротниковым фланцем из углеродистой стали и воротниковым фланцем из легированной стали. Мы подготовили подробный разбор преимуществ и особенностей каждого, чтобы все данные были у вас на руках. | Продолжить чтение и добавить в закладки |
| 4 | Виды и объем испытаний по группам контроля, согласно ГОСТ 33259-15 | Качество присоединительных деталей трубопровода определяют через проводимые испытания и технический контроль. Методика приемки фланцев выражена через группы контроля качества в зависимости от диаметра, давления и рабочей среды у фланцев. ГОСТ 33259-15 выделяет I, II, III, IV, и V группы, где первая группа - самая слабая, а пятая подразумевает наиболее усиленный контроль. Основное отличие состоит в объеме и перечне контрольных и измерительных процедур. Вводимые значения от I до V отображаются в маркировке и являются обязательным элементом приемки продукции. На фланцах с группой контроля V необходимо указывать индивидуальный заводской номер. | Продолжить чтение и добавить в закладки |
| 5 | Ст20 и ст3 | Сравниваем механические и химические свойства | Продолжить чтение и добавить в закладки |
| 6 | Соотношение давления и диаметра: мм и дюймы, МПа и классы | Детали трубопровода производят согласно различным международным стандартам: ГОСТ, DIN, ASME (ANSI), EN и тд. Главными параметрами являются диаметр и давление. В разных стандартах принята разная система измерений. В таблицах ниже соотношение разных единиц измерения: из дюймов в миллиметры, из МПа в классы. | Продолжить чтение и добавить в закладки |
| 7 | Разница между заглушкой и днищем | Для перекрытия конечных участков трубопровода используют эллиптические заглушки. Порой встречается заблуждение, что эллиптические заглушки синонимичны эллиптическим днищам. Какие у них есть различия помимо диаметра? Предлагаем раз и навсегда разобраться, в чем разница между эллиптическими заглушками по ГОСТ 17379-01 и эллиптическими днищами по ГОСТ 6533-78. | Продолжить чтение и добавить в закладки |
| 8 | Масса фланцев | Рассчитывая проект, важно учитывать вес деталей. Необходимо знать нагрузку, которую фланцы оказывают на всю систему. Например, воротниковые фланцы 700 диаметра на 16 давление весят более 100 кг, и если их подбирать к ответным фланцам - общая масса конструкции будет составлять существенную нагрузку. | Продолжить чтение и добавить в закладки |
| 9 | Исполнения фланцев от A до M. Как читать таблицы из ГОСТ? | Как проверить по таблице из ГОСТ данные на каждое исполнение? Размеры фланцев можно увидеть в таблице 2 - «Размеры уплотнительных поверхностей фланцев» в ГОСТ 33259-15. На каждое исполнение соответствует определенный размер «D». Например, для фланцев с соединительным выступом B (1), стоит смотреть столбик «D₂», а для фланцев под прокладку овального сечения J (7) подойдет столбик «D₈» и «D₉». | Продолжить чтение и добавить в закладки |
| 10 | Расчет давления отводов по ГОСТ 17380-01 и 30753-01 марки стали 20 | Отводы применяют, когда необходимо перенаправить поток жидкости в трубе в местах поворота, изгиба, изменения диаметра. На маркировке отводов обозначается ГОСТ, диаметр, толщина стенки и марка стали. На какое давление рассчитаны отводы? Как его определить? Ответ можно найти в общем ГОСТ 17380-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали», там приведен расчет давления. Мы произвели все необходимые расчеты, чтобы вы могли грамотно подобрать необходимый отвод. | Продолжить чтение и добавить в закладки |
